品牌：美国信维
FTTx/PON 开通和维护的理想工具
信维科技PPM-50双光口穿通工作方式使其可以工作在PON网络中的任何位置，只有极小一部分光信号被PPM-50提取进行测量，而不影响正常业务信号的传输。
业务开通：PPM-50可在整个业务开通阶段对所有的PON信号进行测量，验证并确保满足网络标准。
· 直通连接，同时测量所有的PON信号
· 采用滤波器，可对每个PON信号波长进行单独测量
· 1310nm波长上行突发光功率测量功能

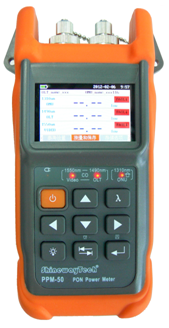

PPM-50 智能型PON光功率计特点
· 真正针对PON(B/E/G)网络架构而设计的光功率计
· TFT彩屏
· 操作简捷：连接光纤即可读取结果
· 同时测量1310、1490和1550nm波长的PON信号-语音、数据及视频
· 双端口穿通测试
· 可在网络的任何位置进行实时的PON信号测试
· 用于1310 nm上行波长的突发模式检测功能
· 通过/警告/未通过指示，轻松实现通过/失败分析
· 仪表可设置测量阈值
· 内置时钟
· 可编辑测试光缆和光纤序号，方便浏览和存储测试结果
· 支持参考功率设置
· 可生成.CSV格式存储文件
网络维护：在光网络日常维护过程中会遇到各种传输问题，如：连接器端面受污，光纤宏弯、断裂，光端机故障等，这些问题都会致使传输线路中的信号损耗或性能下降。使用PPM-50可进行：
· 灵活的测试位置选择
· 通过测量各节点的光功率值进行故障段查找，便于及时排除

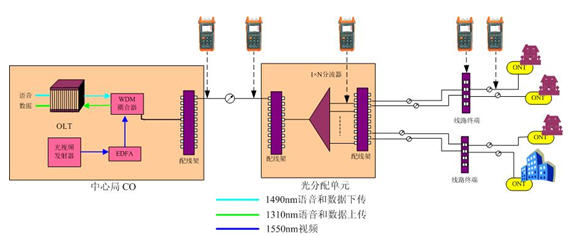

PON架构网络内灵活测试
PPM-50光功率计可在网络的任何位置实时测量FTTx/PON的光功率值，可用于测试、安装和维护FTTx/PON网络。
可应用在PON架构内任何位置
同步测量并显示所有PON信号
PPM-50可同时测试光纤中的三个波长信号：1310 nm上行波长与1490 nm和1550 nm下行波长；其突发模式测试功能可对1310nm上行信号进行准确的突发光功率测试。

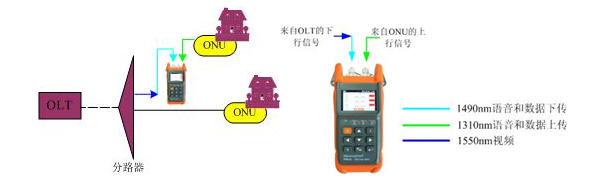

双端口直通设计
PPM-50的直通设计可使它连接在OLT和ONU之间，功率计仅提取一小部分信号使用，在保证ONU继续运转的同时，测试所有业务信号的功率变化。
PPM-50 智能型PON光功率计技术指标
|
型号 |
PPM-50 |
||
|
校准波长 |
1310 |
1490 |
1550 |
|
测试范围(dBm) |
-40 ~ +10(1) |
-40 ~ +12 |
-40 ~ +20 |
|
光谱通带(nm) |
1310±50 |
1490±15 |
1550±10 |
|
测量不确定度 |
≤ 0.5dB |
||
|
显示度 |
0.01dB |
||
|
插入损耗 |
≤ 1.5dB |
||
|
显示 |
TFT彩屏 |
||
|
光接口 |
FC/PC (可互换SC, ST) |
||
|
数据存储 |
2000条 |
||
|
数据接口 |
USB |
||
|
供电方式 |
锂离子电池/ AC适配器 |
||
|
电池工作时间 |
≥ 6小时 |
||
|
工作温度 |
-20℃ ~ 50℃ |
||
|
保存温度 |
-40℃ ~ 70℃ |
||
|
相对湿度 |
0 ~ 95% (无结露) |
||
|
重量 |
345g |
||
|
体积 (长×宽×高) |
177×80×44mm |
||
* 上述参数如有变化，恕不另行通知。
注释：(1) 在突发探测模式下，1310nm的测试范围是：-30 ~ +10dBm
