型号：2273XE

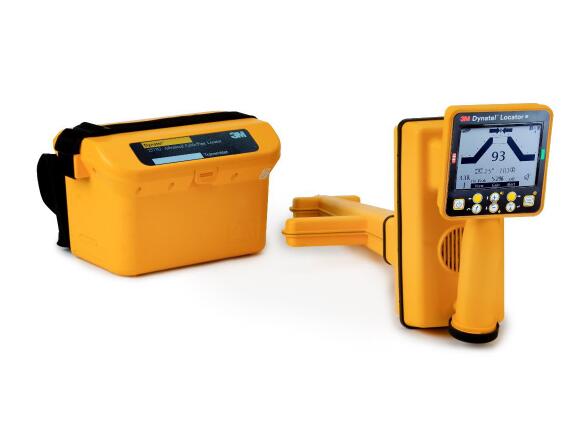

3M DynatelTM 2273XE高级光/电缆路由埋深及外皮故障探测仪拥有超过30年定位经验、17项路由定位领域技术的美国3M公司，2023年11月份推出2273XE管线定位仪，该仪表基于微处理器和先进的数字信号处理技术，可快速确定地下管线走向及深度，为各大运营商和市政工程部门的管线探测维护工作带来方便！
2273XE光电缆管道故障探测仪特点：
1．精确的地下管线探测
3M 2273XE高级光/电缆路由埋深及外皮故障探测仪可帮助您确定电力电缆、CATV、通信电缆和金属管道或带追踪线非金属管道的路径和预计的埋深。
2. 电缆/线对辩识。
3M 2273XE高级光/电缆路由埋深及外皮故障探测仪具有线缆识别功能，可以教正标识电缆，方便标识签丢失线缆的重新标识。
3. 外皮破损/屏蔽接地故障定位。
3M 2273XE高级光/电缆路由埋深及外皮故障探测仪可对被测电缆施加信号音，从而方便操作人员辨别和定位电缆的外皮破损的位置。
4. 3M Dynatel 2273XE内置7根接收天线，提高了灵敏度，比以前型号更精确！更快速！
5. 内置滤波器使仪表具有抗干扰性！
6. 接收器提供五种定位模式：追踪视图、定向峰值、方向反峰值（罗盘指示）、差分峰值，和一种用于微弱信号探测的特殊峰值模式。
2273XE光电缆管道故障探测仪主要技术指标：
|
3M Dynatel 2273XE高级光/电缆路由、埋深及外皮故障探测仪 |
|
|
发射器 |
尺寸、重量 |
|
17.2cmH×28.6cmW×19.7cmD 2.4kg |
|
|
接收器 |
26.7cmW×26.1cmH×76.2cmD 2.2kg |
|
包装箱 |
84cmD×43cmW×32cmH 12.9kg |
|
自校准 |
有自校准功能 |
|
操作菜单 |
中文操作菜单2极背光，大屏幕液晶显示 |
|
接收天线 |
2273XE高级 光（电）缆定位仪接收机7根接收天线 |
|
通讯端口 |
有通讯端口与pc传输数据并可软件升级 USB端口与USB type-C连接器兼容 |
|
定位模式 |
追踪视图、定向峰值、方向反峰值（罗盘指示）、特殊峰植、差分峰值 |
|
接 收 器 频 率 |
有源：577Hz、8KHz、33KHz和133KHz 无源：50L、50H、100、60L、60H、120 无源（其他设备）有线电视31.5KHz（CATV）;15-30KHZ(LF) 辅助频率备用：650/560/512Hz 用户自定义：4种频率（50~999Hz） 灵敏度@1米/3.3英寸低燥声下单峰模式 音箱：0.25w |
|
具 体 参 数 指 标 |
显示器分辨率 0.1dB 深度显示范围：0-9米（30英尺） 深度单位 厘米、英尺或英寸 测深精度 ±2%+/-7.6cm (0-1.5米) ±6%+/-7.6cm (1.5-3米) ±10%+/-7.6cm (3-4.5米) 标识器测深精度 ： ±10%+/-5cm (0-2.4米) 电缆电流显示：0.1dB或0.01mA分辨率 单位dB或mA 缆线深度记录：512个 定位记录：512个 电池类型：8节AA碱性电池 30小时 |
|
发 射 器 |
探测模式：577Hz、8KHz、33KHz、133KHz 护套故障：10/20Hz 探测：577Hz和33KHz 信号音模式：557Hz和133KHz 脉冲：8Hz 感应模式：33KHz和133KHz 输出电压（可达）： 护套故障：70Vrms 探测：70Vrms 音频：10Vrms 高设置：60Vrms 输出功率：0.5瓦特、3瓦特或5瓦特 输出保护：240Vrms 电源：6节C型碱性电池；3M 2200RB可充电电池，12V-6AH铅酸密封免维护电池。 外部DC直流电源：9-18V DC(1A)(仅有“A”类选项) 电池：正常50小时、高输出：10小时 |
