品牌：藤仓

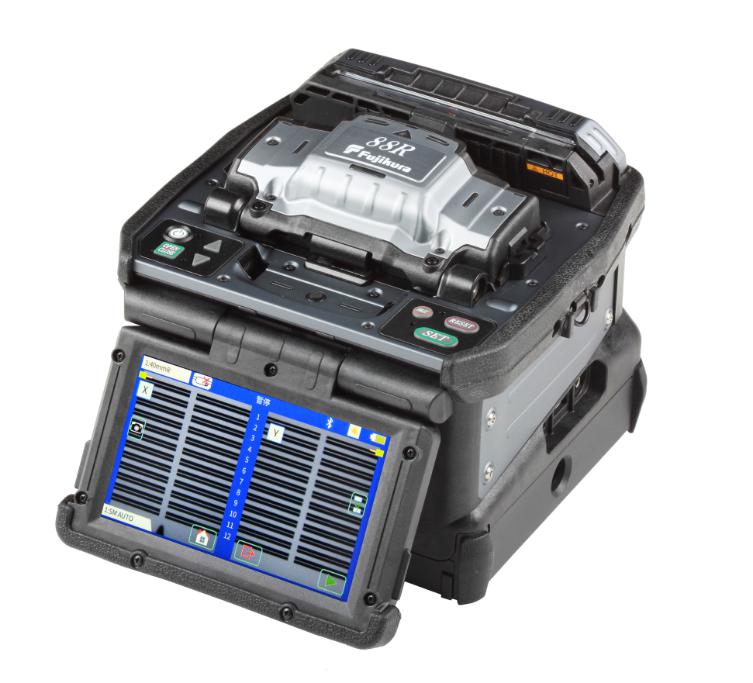

藤仓88R12带状光纤熔接机产品特点
*12芯带状光纤熔接机
*利用放电过程中光纤表面的张力作用减小光纤偏移
*可以在施工现场进行更换的备用12芯光纤V型槽
*可以兼容12芯带状光纤的光纤夹具
*人性化的多功能携带箱
*可蓝牙无线连接CT50光纤切割刀和RS02/03带状光纤热剥除钳
*BTR-15大容量锂电池6380mAh，满电状态下可以熔接加热165次
*5英寸彩色液晶触摸屏
*内置教学视频和PDF操作手册
藤仓88R12带状光纤熔接机技术参数
|
光纤对准方式 |
利用光纤熔接过程中表面张力作用进行包层对准 |
|
|
适用光纤芯数 |
单芯, 2, 4, 5, 6, 8, 10, 12 |
|
|
适用光纤类型 |
光纤类型 |
单模光纤 |
|
多模光纤 |
||
|
包层直径 |
约为125μm |
|
|
适用涂覆层 |
光纤夹具 |
涂覆层形状：参考夹具类型 |
|
切割长度：10mm |
||
|
光纤熔接效果 |
熔接损耗 |
ITU-T G.652：平均0.05dB |
|
ITU-T G.651：平均0.02dB |
||
|
ITU-T G.653：平均0.08dB |
||
|
ITU-T G.655：平均0.08dB |
||
|
ITU-T G.657：平均0.05dB |
||
|
熔接时间 |
SM FAST模式：平均14~15秒 |
|
|
SM AUTO模式：平均19~20秒 |
||
|
适用热缩套管 |
热缩套管类型 |
加热收缩型套管 |
|
热缩套管长度 |
66mm |
|
|
热缩套管直径 |
加热前6.0mm |
|
|
热缩套管加热效果 |
加热时间 |
40mm FP-05模式：约为38~40秒 |
|
40mm FP-04T模式：约为17~19秒 |
||
|
Single 40mm模式：约为14~16秒 |
||
|
Single 60mm模式：约为13~15秒 |
||
|
光纤拉力测试 |
约为2.0N |
|
|
电极棒寿命 |
约为1,500次熔接 |
|
|
外观属性 |
尺寸W |
约为170mm（不包括突出部） |
|
尺寸D |
约为173mm（不包括突出部） |
|
|
尺寸H |
约为150mm（不包括突出部） |
|
|
重量 |
约为2.6kg（含电池） |
|
|
环境适应能力 |
温度 |
使用环境：-10~50℃ |
|
存储环境：-40~80℃ |
||
|
湿度 |
使用环境：0~95%RH不结露 |
|
|
存储环境：0~95%RH不结露 |
||
|
海拔 |
3,700m |
|
|
交流适配器 |
输入 |
交流100~240V, 50/60Hz，1.5A |
|
电池 |
类型 |
可充电锂电池 |
|
输出 |
约为直流14.4V / 6,380mAh |
|
|
容量 |
约为165次熔接和加热循环 |
|
|
温度 |
充电环境：0~30℃ |
|
|
存储环境：-20~30℃ |
||
|
电池寿命 |
约为500次充电循环 |
|
|
显示 |
液晶显示器 |
5英寸TFT彩色触摸屏 |
|
放大倍数 |
约为20倍：12芯带状光纤，60倍：单芯光纤 |
|
|
照明 |
V形槽 |
LED灯 |
|
接口 |
PC连接 |
USB2.0 Mini-B，支持因特网联网远程升级 |
|
电源输出 |
USB2.0 Type A |
|
|
带状光纤热剥除钳 |
Mini DIN 6pin |
|
|
无线通信 |
Bluetooth 4.1 LE |
|
|
数据存储 |
熔接模式 |
100个熔接模式 |
|
加热模式 |
30个加热模式 |
|
|
熔接结果 |
20,000个熔接结果 |
|
|
熔接影像 |
100个影像 |
|
|
三防性能 |
防震 |
76cm高度六方向的自由坠落 |
|
防雨 |
降水量在10mm/hr的情况下10分钟 |
|
|
防尘 |
暴露于灰尘中（0.1~500μm大小的硅酸铝颗粒） |
|
藤仓88R12带状光纤熔接机配置清单
|
主机及附件 |
||
|
说明 |
型号 |
数量 |
|
熔接机主机 |
88R12 |
1台 |
|
电池 |
BTR-15 |
1块 |
|
交流适配器 |
ADC-20 |
1个 |
|
交流电源线 |
ACC-17 |
1根 |
|
光纤切割刀 |
CT50 |
1把 |
|
带状光纤热剥除钳 |
RS02 |
1把 |
|
光纤夹具 |
FH-70-XX |
2对 |
|
备用12芯光纤V型槽 |
VG12-01 |
1副 |
|
备用电极棒（在备用V型槽上） |
ELCT2-16B |
1对 |
|
酒精泵 |
AP-02 |
1个 |
|
内六角螺丝刀 |
HEX-01 |
1把 |
|
V型槽清洁刷 |
VCB-01 |
1把 |
|
USB数据线 |
USB-01 |
1根 |
|
快速指导手册 |
QRG-03 |
1份 |
|
携带箱/工作台 |
CC-39 |
1个 |
|
左侧工作托盘 |
WT-09L |
1个 |
|
右侧工作托盘 |
WT-09R |
1个 |
|
工作托盘冷却架 |
JP-09 |
1个 |
|
三脚架螺丝 |
TS-03 |
2个 |
|
携带箱背带 |
ST-03 |
1根 |
|
熔接机背带 |
ST-02 |
1根 |
|
藤仓88R12带状光纤熔接机可选配件 |
||
|
说明 |
型号 |
备注 |
|
光纤夹具 |
FH-70-250 |
直径250μm的涂覆层 |
|
FH-70-900 |
直径900μm的涂覆层 |
|
|
FH-70-2 |
2芯带状光纤 |
|
|
FH-70-4 |
4芯带状光纤 |
|
|
FH-70-8 |
8芯带状光纤 |
|
|
FH-70-12 |
12芯带状光纤 |
|
|
FH-70-12PC |
对应12芯带状光纤转换间距 |
|
|
FH-FC-20 |
2mm直径尾纤 |
|
|
FH-FC-30 |
3mm直径尾纤 |
|
|
FH-60-LT900 |
900μm松套管光纤 |
|
|
直流适配器 |
DCA-03 |
|
|
直流电源线 |
DCC-20 |
用于和汽车点烟器连接 |
|
DCC-21 |
用于和汽车电池连接 |
|
