品牌：G-LINK

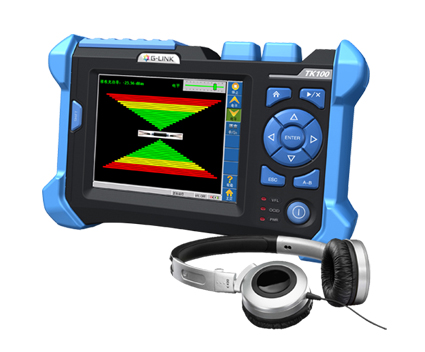

TK100系列光缆普查仪是专门为电信工程师或技术人员量身定制的识别光缆设备，具有界面友好、简单实用、无毒无害、不损伤光缆等优点。该款设备适用于人井、隧道、管道、电杆架空等环境下的光缆定位。
TK100系列光缆普查仪根据光纤弹性效应，通过光的相干解调将光缆的敲击振动信号转换为可视信号和音频信号，准确查找和识别铺设于人井、隧道、管道和电杆架空等环境下的目标光缆。使用光缆普查仪时，工程人员只需要轻轻敲击光缆，即可轻松识别出所需要寻找的目标光缆。
TK100系列光缆普查仪取代以往切割、弯折、冷冻等光缆识别方法，是全新的不损伤光缆的检测技术，其强大的应用功能可以大大减少光缆抢修维护的时间，降低工程建设和管理的成本，提高工作效率。
TK100系列光缆普查仪主要特点：
●手持式设备小巧轻便，触摸屏+按键操作，使用方便易上手。
●可通过单纤或者单双纤环回远端敲打测试定位目标光缆。
●强大的现场应用能力，满足用户对直埋、管道光缆普查或割接时准确查找目标光缆的需求。
●可监测到远端光缆的机械振动情况。
●在复杂环境下通过音频或可视信号定位目标光缆；
●自动优化设备参数，适用于不同长度的线路测试。
●配备VFL可视故障定位端口，辅助对目标光缆的准确定位。
TK100系列光缆普查仪主要应用领域：
●在管道、隧道、人井及架空等环境下使用单芯光纤准确识别远端光缆；
●通信营运商的机房建设、线路改造、光缆割接、规范管理、资源普查、值勤维护等工作。
TK100系列光缆普查仪技术参数：
|
型号 |
TK100-20/N |
TK100-40/N |
TK100-60/N |
TK100-100D/N |
|
测量方式 |
单纤测试 |
双纤环回测试 |
||
|
波长 |
1550nm |
|||
|
光源小输出功率 |
-10dBm |
-6dBm |
-3dBm |
3dBm |
|
单向光缆损耗1 |
5dB |
10dB |
15 dB |
50dB |
|
测试距离2 |
20Km |
40 Km |
60Km |
100Km |
|
初始盲区 |
无盲区 |
|||
|
信噪比 |
＞40dB |
|||
|
光纤接口 |
SM |
|||
|
光学连接器 |
FC/APC |
|||
|
显示屏 |
5.6’触摸屏 |
|||
|
输入模式 |
触摸屏LCD+按键 |
|||
|
输出模式 |
可视：振动幅度（触摸屏LCD），音频：声音（对应扰动强度） |
|||
|
电源 |
DC12V/3A |
|||
|
电池 |
锂电池（7.4V 10.4Ah），连续工作≥14小时 |
|||
|
功率 |
≤8W |
|||
|
体积（H×W×L） |
65×150×235mm |
|||
|
重量 |
1.5Kg（含电池） |
|||
|
工作温度 |
0~45℃ |
|||
|
储存温度 |
-20~55℃ |
|||
|
VFL可视故障定位 |
波长：650nm，输出功率(dBm)：≥-3，测试远距离：5km |
|||
|
备注：1、末端加反射器（反射值＞-3dB）再增加5dB。 2、末端加反射器（反射值＞-3dB）再增加20Km。 |
||||
