品牌：汇海
TM2300A地下管线探测仪由一台发射机和一台接收机构成，用于地下管线路由的定位、深度测量，长距离的追踪以及管线绝缘故障的查找。TM2300A地下管线探测仪采用了双水平线圈和垂直线圈电磁技术，提高了管线定位定深的目标管线的识别能力，在管线密集复杂的区域也能准确地对目标管线进行追踪和定位。因而TM2300A型地下管线探测仪在电信、网通、移动、联通、铁通、电力、自来水、煤气、物探、石化和市政等行业得到了广泛的应用。
一、TM2300A地下管线探测仪主要功能：
1. 多管线的情况下目标管线的识别
2. 测定地下管线的路由
3. 测定地下管线的埋深
4.用于管线绝缘故障的查找(故障支架选配）
二、TM2300A地下管线探测仪主要特点：
1、 采用信号处理技术、集成电路元器件以达到优异的测试性能
2、 测量信号的几种测试方法：
1) 注入法：用于有注入点的管线，如光缆监测标石上的加强芯。
2) 钳夹法：用于可接触管线的信号加载，如监测井下管线、架空转直埋管线等。
3) 钳夹+听诊器：钳夹与听诊器配合使用，通过听诊器从众多管线中识别出信号所加载的管线。
4) 感应法：用于无注入点及无法使用钳夹时的管线。
5) 故障测试架;：用于管线绝缘故障的查找(选配）
图例：

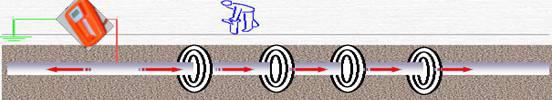

1）注入法

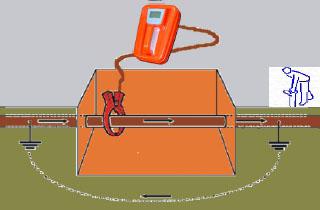

2）钳夹法

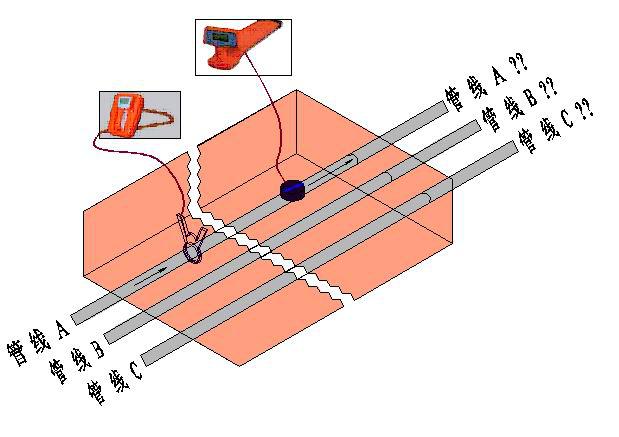

3）管线识别（钳夹+听诊）
4）感应法
3、 满足不同环境要求的多种测量频率：
多种测量频率：480Hz和31KHz二种频率；故障查找方式下：8Hz故障信号和480Hz路由信号；
4、 辅助功能：
1) 接收增益自动调节： 自动调节接收机的增益以使接收机处于优化状态，免去手动调节的繁琐。
2) 声响功能： 接收机通过音调变化直观地反映测量的信号大小。
3) 管线状态检测： 发射机在做注入模式时，先检测管线的绝缘电阻，残余电压，再将信号施加到目标管线上。当管线上绝缘电阻较小（近于对地短路）发射机将自动退出该模式，当残余电压较大时发射机告警，操作人员应立即停止信号的加载，关闭发射机。
4) 电池电量检测： 电池电量的实时检测，当电量低到保护值时会发出报警自动关机
三、TM2300A地下管线探测仪技术指标：
1、发射机技术指标
|
注入法 |
480Hz、31KHz、故障测量 |
|
感应方式 |
31KHz |
|
钳夹方式 |
31KHz |
|
输出电压 |
0-400Vp-p 根据绝缘情况变化 |
|
输出波形 |
正弦波 |
|
电 源 |
11.1VDC 4.4AH 锂电池 |
|
大输出功率 |
10W |
2、接收机技术指标
|
功耗 |
<1.0W |
|
电源 |
11.1VDC 1.8AH 锂电池 |
|
大测试线路埋深 |
4.5米 （正常情况下） |
|
测试线路埋深误差 |
±0.05h±5cm (h为管线的埋深) |
|
测试线路路由误差 |
≤5cm |
|
利用注入法测试管线路由及埋深有效长度 |
不小于10Km（正常情况下） |
|
利用感应法测试线路路由及埋深有效长度 |
不小于3Km（正常情况下） |
|
利用钳夹法测试线路路由及埋深有效长度 |
不小于6Km（正常情况下） |
|
绝缘故障检测 |
不小于2MΩ |
。
四、TM2300A地下管线探测仪环境参数：
工作温度 -20℃~+50℃
存储温度 -40℃-70℃
相对湿度 10%~90%
大气压力 86~106KPa
环境噪声 ≤60dB
五、TM2300A地下管线探测仪物理特性：
|
名 称 |
重量（Kg） |
外形尺寸（mm） |
|
发射机 |
3.4 |
348*239*175 |
|
接收机 |
2.6 |
648*260*130 |
|
整机（毛重） |
14 |
790*250*420 |
