品牌：网路通

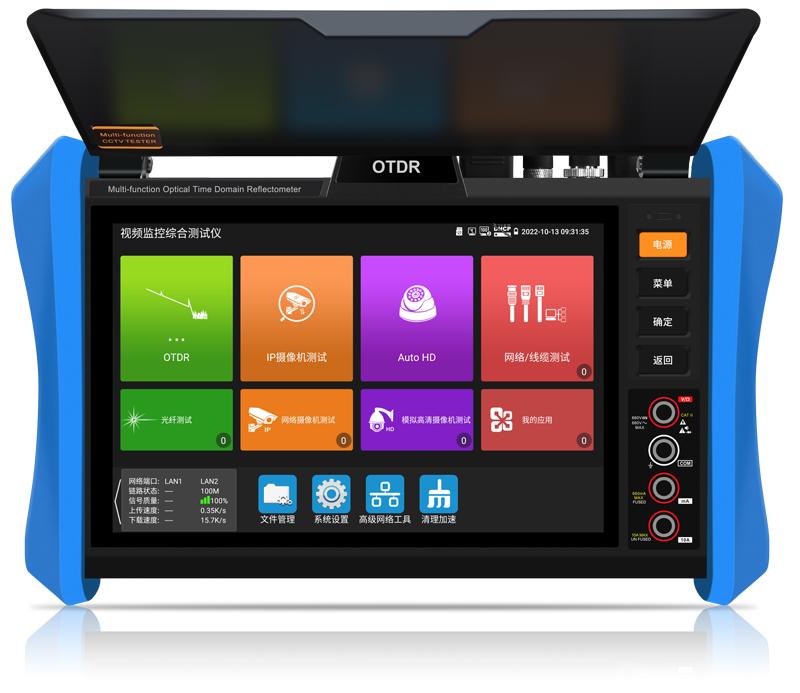

MT-8800光时域反射仪产品概述：
MT-8800光时域反射仪是针对光纤、光通讯检测、安防监控、综合布线的测试仪表。可检测光纤链路⻓度，查找确定连接熔接点位置，检测整个光纤链路以及链路上的连接点、熔接点等损耗，以及光纤链路衰减系数等。1610nm波长可⽀持带弱光检测。
MT-8800光时域反射仪是采⽤4核CPU，新⼀代lpDDR4内存，e-MMC存储，全新操作系统；集成OTDR、WIFI测试仪、以太⽹测试仪、光功率计、稳定光源、红光源、寻线器等多种功能为⼀体；全新外观设计，符合⼈体⼯程学，硬件软件双优化，⽀持⼿机app远程控制，在办公室也能测试并获取测试结果。
MT-8800光时域反射仪应用范围
— 视频监控工程安装和维护
— 网络布线工程的安装和维护
— 快球、IPC摄像机检测
— 视频传输通道检测
— PTZ云台协议控制
MT-8800光时域反射仪技术参数
|
MT-8800 光时域反射仪 OTDR技术规格 |
||||||||
|
波长(nm) |
1310/1550 |
1610 |
||||||
|
动态范围(dB)1 |
28/26 |
30/28 |
32/30 |
34/34 |
28 |
30 |
32 |
34 |
|
来光检测 |
支持 |
不支持 |
||||||
|
带光测试 |
不支持 |
支持 |
||||||
|
事件盲区(m)2 |
≤2 |
|||||||
|
衰减盲区(m)3 |
≤10 |
|||||||
|
量程范围(km) |
0.5、1、2、5、10、25、50、100、200 |
|||||||
|
脉冲宽度(ns) |
5, 10, 20, 30, 50, 80, 160, 300, 500, 800, 1000, 2000, 4000, 6000, 10000, 20000 |
|||||||
|
测试精度 |
±（1 m +取样间隔+0.005% x 测试距离） |
|||||||
|
测量时长 |
5s~3min，实时 |
|||||||
|
线性度(dB/dB) |
±0.05 |
|||||||
|
最小距离分辨率(m) |
0.05 |
|||||||
|
采样点数(K) |
32- 128 |
|||||||
|
损耗阈值(dB) |
0.05 |
|||||||
|
损耗分辨率(dB) |
0.01 |
|||||||
|
文件格式 |
SOR标准文件格式/ PDF/ EXCEL |
|||||||
|
数据存储 |
内存8G+TF卡 |
|||||||
|
接口类型 |
FC-PC,SC-PC |
|||||||
|
备注：1、技术规格描述了用典型PC型连接器进行测量时仪器的保证性能。不考虑由于光纤折射率导致的不确定度。 2、动态范围是在最大脉冲宽度，动态范围是在200km/20000ns/3min条件下测得的数据。 3、盲区测量条件：反射事件在5Km以内，回波损耗为45dB，使用最小的脉宽进行测量。 4、TF需要自行购买。 |
||||||||
MT-8800光时域反射仪通用参数
|
电 源 |
|
|
外接电源 |
DC 12V（2A） |
|
电池供电 |
内置7.4V聚合物锂电池，容量7800mAh。 |
|
充 电 |
充电3.5小时,一次充电完成可正常使用11小时。 |
|
系统参数 |
|
|
操作设置 |
电容触摸屏，中文、繁体中文、英语、波兰语、意大利语、韩语、俄罗斯语、西班牙语、法语、日语、德语、土耳其语、塞尔维亚语、捷克语、葡萄牙语、越南语OSD菜单，可选。 |
|
自动待机 |
关闭/5-30分钟。 |
|
工作环境及规格 |
|
|
工作温度 |
-10℃---+50℃ |
|
工作湿度 |
30%-90% |
|
外形尺寸 |
274mmX171mmX50mm / 1.2Kg |
