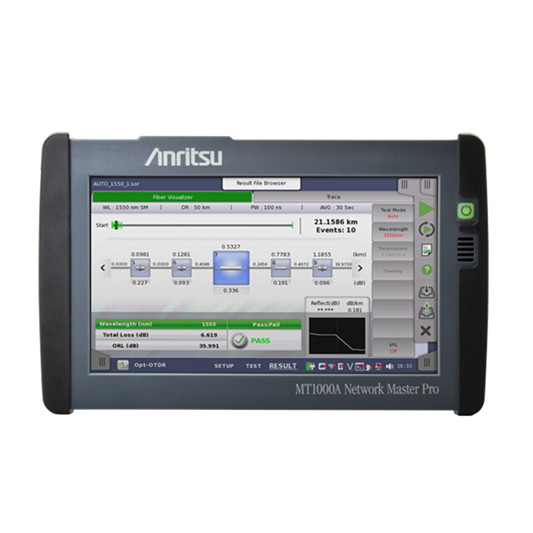

日本安立MT1000A光时域反射仪

产品名称： 光时域反射仪

型　　号： MU100020A/MU100021A系列

生产厂家： 安立（Anritsu）

产　　地： 日本

使用范围： 光通信网络工程施工与维护

日本安立MT1000A光时域反射仪产品描述：

随着智能手机和平板电脑等移动设备在各地迅速普及，这些使用 SNS、视频流的设备使数据流量增长。虽然移动网络基站采用各种不同的方法配置，但天线无线电部分均通过通用接口 CPRI/OBSAI 以光纤实现 BBU 与 RRH 的连接。随着移动网络环境的日益发展，对光纤故障探测与传输质量测试的需求也越来越多。而在网络测试 MT1000A 中安装 10G 多速率模块 MU100010A 和 OTDR 模块 MU100020A/21A，就能实现一体化光纤故障探测和传输质量测试。
利用 MU100020A/21A，通过过度的光反射，可探测出光缆连接处有刮损或污垢的连接器就是故障位置，从而实现移动光纤网络的故障探测与故障排除。此外，通过光纤可视器功能实现使用方便、轻松报告的测试，提高工作效率。

日本安立MT1000A光时域反射仪产品特点：

   移动网络安装与维护

· 移动前传/回程光损失和反射衰减测量

o 支持混合 SM 光纤 (1310 nm/1550 nm)，MM 光纤 (850 nm/1300 nm) 型号

o 一体化 OTDR 光源、光功率计、可见光源 (可选)

o 用于高精度事件检测的多脉冲测量

o 通过同时安装的多速率模块 MU100010A 实现 CPRI/OBSAI 测量

· 使用方便、轻松报告

o 利用光纤可视器功能，显示概览图和通过/未通过评估的结果

o 利用触摸板实现 OTDR 简单测试模式操作

o 单键输出 PDF 报告

   核心网和城域网长距离安装与维护

· 100 千米或长的长光纤，PON 网络具有高达 1×128 分路器

· 支持三种 SM 光纤 (1310 nm/1550 nm) 型号 (标准、加强、高性能)

· 支持其他移动网络应用

日本安立MT1000A光时域反射仪OTDR 模块应用

一般来说，根据光纤测量的环境，OTDR 测量需要距离范围、脉冲宽度、测量时间等多项设置。这就让一般情况下不使用 OTDR 的技术人员感到非常困难。对一个光电路执行通过/未通过评估来获取报告时，一个简单且直观的 GUI 是提高工作效率的关键。
MU100020A/MU100021A 的操作很简单，它采用三种应用测量模式：OTDR 测量、FTTA 测量和 OLTS 测量。

  OTDR 测量

OTDR 测量结果显示为一条轨迹，显示光纤长度、损失和反射大小，并在光纤可视器屏幕上显示分析结果报告。

事件图标显示每个连接器、接片和远端的特性。

通过/未通过评估基于用户可设置阈值

用户可针对每个事件设置任意阈值。只要预先设定工程设计手册中规定的通过/未通过评估设置，那么测量结束时，就可轻松地看出所测量的光纤损耗状态。

  FTTA 测量

移动前传 FTTA 一般安装长度约为几百米的相对较短光纤。在此类测量环境中，不同运营商在不同条件下进行的测量通常会在之后的数据处理中出现不一致问题。
在 FTTA 测量中，由于事先确定了光纤安装测量条件，所以不论是谁执行测量，始终都在相同的条件下进行。
与 OTDR 测量功能类似，每次测量结果都可以在跟踪与光纤可视器屏幕上分析。

  OLTS 测量

在测量光物理层时，基础测量就是使用光源和功率计进行的损耗测量。当内置光源和功率计为标配时，MU100020A/MU100021A 便可被用作一个光损耗测试仪 (OLTS)此外，测量结果可以根据测试仪阈值，由各数据的通过/未通过评估的损耗表来管理。

日本安立MT1000A光时域反射仪规格

OTDR Module MU100020A

OTDR Module MU100021A
