品牌：黑马

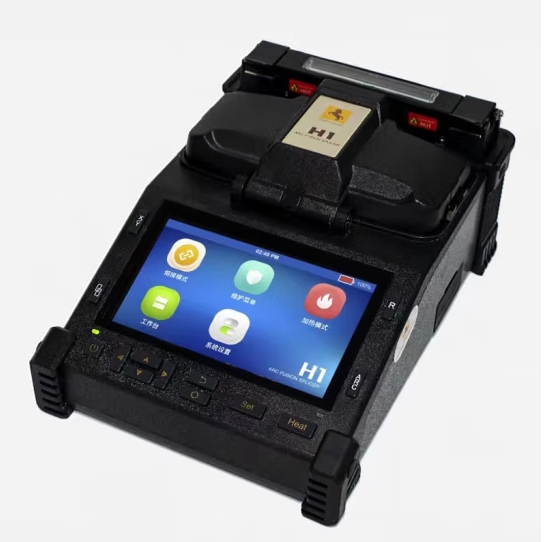

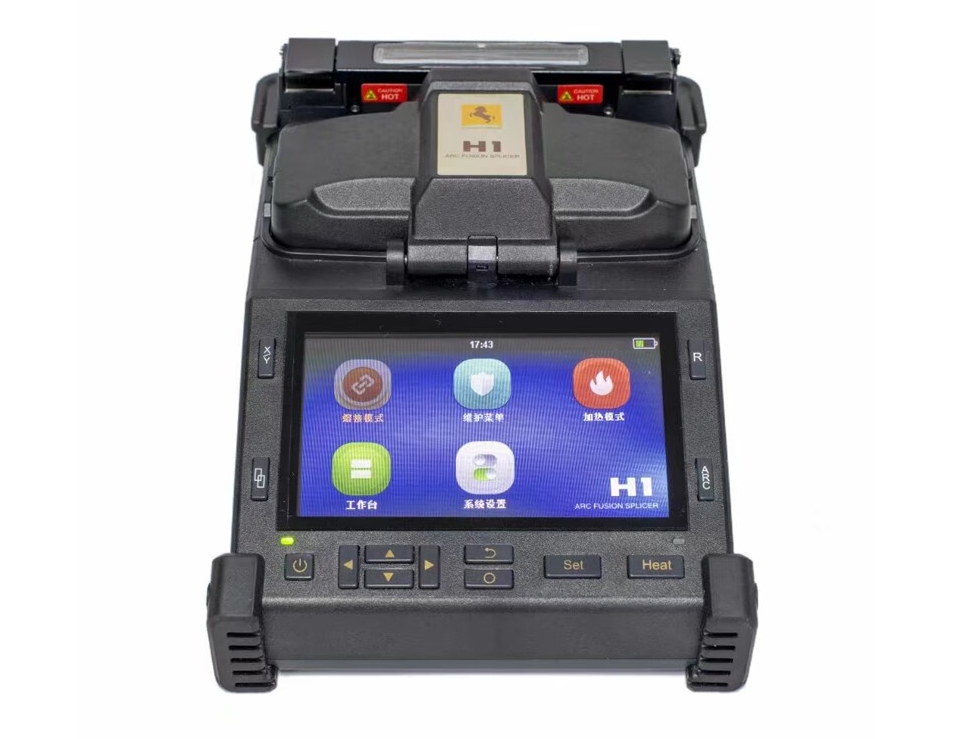

H1黑马光纤熔接机是一款适用于FTTH工程，光缆线路维护及抢修的光缆熔接机。它采用了4马达式对芯设计，体积小重量轻，可以在纷繁复杂的施工现场能够更好地适应周围的环境，同时高性价比的市场价格定位也降低了您的成本投入。配置的DC-18S光纤切割刀，带三合一光纤夹具，可以切割裸光纤，跳线，皮线光缆，这样提高了光纤制备效率，让熔接更高速，光纤熔接工作更轻松。
H1黑马光纤熔接机技术参数
|
技术参数 |
|
|
适用光纤类型 |
SM(G.652&G.657)/MM(G.651)/DS(G.653)/NZDS(G.655) |
|
光纤对准方式 |
包层对准（四马达） |
|
适用芯数类型 |
单芯 |
|
适用光纤直径 |
0.25mm/0.9mm/2.0mm/2.4mm/3.0mm/lndoorCable (皮缆线) |
|
熔接模式 |
预置多种熔接模式(SM_SM,MM62um,DS_DS,NZ_NZ G657A,G657B,Quick) |
|
典型接续时间 |
标准熔接时间:9s；快速熔接模式:7s |
|
加热模式 |
内置多种加热模式（40mm,60mm等热熔连接器） |
|
加热时间 |
典型加热时间：20s;快速加热时间:15s |
|
典型熔接损耗 |
SM :0.03dB/MM :0.01 dB/DS :0.05dB/NZDS :0.05dB/G,657:0.03dB (根据ITU-T标准用剪断法测量) |
|
回波损耗 |
»60dB |
|
熔接损耗估计功能 |
有 |
|
光纤放置与切割长度 |
直径250um-100um涂覆层（10-16mm切割长度） |
|
电极棒寿命 |
放电6000次 |
|
拉力测试 |
1.95 〜2.25N |
|
熔接结果存储功能 |
10000条熔接记录，20000条图像存储 |
|
开机时间 |
开机仅需6s |
|
电池容量 |
3000mAh |
|
电池熔接和加热次数 |
典型次数200次（熔接+加热） |
|
电源供电/外接接口 |
交流电源AC100~240V,直流电源DC12.6V—1.8A；具有Type-C通信接口便于互联网升级 |
|
观察与显示方式 |
双摄像头互成90°, 4.3英寸彩色液晶屏显示 |
|
光纤放大与显示 |
X/Y单纤显示放大300倍或X/Y同时贯彻150倍 |
|
操作条件 |
海拔：0〜5000m,相对湿度：0〜95%,温度:-20〜6CTC,风速：15m/s |
|
存储条件 |
相对湿度：0~95%,温度:-40~80℃,电池：-20〜3CTC |
|
重量 |
1.13 Kg (含电池) |
|
尺寸 |
196x137x84mm |
|
光纤夹具 |
FH-40多合一夹具 （兼容 0.25mm。9mm20mm,3.0mm,lndoorCable 等多种光纤） |
|
兼容性好 |
光纤夹具及加热器均有热熔头配件，选择配件可解决热熔头熔接 |

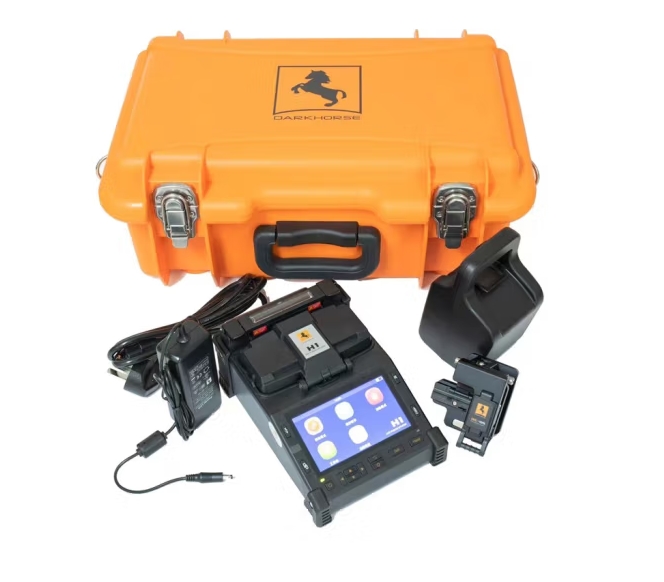

H1黑马光纤熔接机配置清单：
|
说明 |
型号 |
数量 |
|
熔接机主机（内置电池） |
H1（含3000MAH电池） |
1台 |
|
光纤切割刀 |
DC-18S |
1把 |
|
交流适配器 |
|
1个 |
|
交流电源线 |
|
1根 |
|
备用电极棒 |
E14-ASM-HM |
1对 |
|
冷却支架 |
|
1个 |
|
快速操作手册 |
|
1份 |
|
携带箱 |
|
1个 |
|
双口剥纤钳 |
CFS-2 |
1把 |
