品牌：黑马

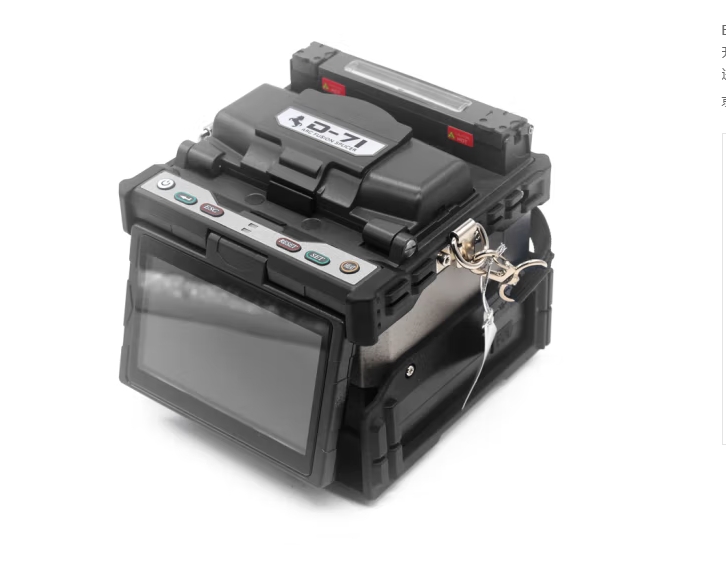

D-71黑马光纤熔接机简介
D-71黑马光纤熔接机采用6000毫安大容量电池，可完成熔接/加热260次，4.3英寸高清触屏，7S快速熔接，15S快速加热设计，六马达纤芯对准干线光纤熔接机。
D-71黑马光纤熔接机技术参数
|
技术参数 |
|
|
适用光纤类型 |
SM(G.652&G.657)/MM(G.651)/DS(G.653)/NZDS(G.655)/CS(G,654) |
|
光纤对准方式 |
纤芯对准（六马达） |
|
适用芯数类型 |
单芯 |
|
适用光纤直径 |
0.25mm/0.9mm/2.0mm/2.4mm/3.0mm/lndoorCable (皮缆线) |
|
熔接模式 |
预置多种熔接模式(SM_SM,MM62pimDS_DS,NZ_NZ,G657A,G657B,G654G654E,Quick) |
|
典型接续时间 |
标准熔接时间:9s;快速熔接模式:7s |
|
加热模式 |
内置多种加热模式（40mm,60mm等热熔连接器） |
|
加热时间 |
典型加热时间:20s;快速加热时间:15s |
|
典型熔接损耗 |
SM:0.02dB/MM:0.01dB/DS:0.04dB/NZDS:0.04dB/CS:0.04dB (根据ITU-T标准用剪断发测量) |
|
回波损耗 |
>>60dB |
|
熔接损耗估计功能 |
有 |
|
光纤放置与切割长度 |
直径100um-1000Rm（涂覆层）/80um-150|Jm（包层）（5-16mm切割长度） |
|
电极棒寿命 |
放电6000次 |
|
拉力测试 |
1.95-2.25N |
|
熔接结果存储功能 |
10000条熔接记录，20000条图像存储 |
|
开机时间 |
开机仅需6s |
|
电池容量 |
6000mAh |
|
电池熔接和加热次数 |
典型次数260次（熔接+加热） |
|
电源供电/外接电源 |
交流电源AC100〜240V, 直流电源DC12.6V…1.8A； 具有US2.0通信接口便于互联网升级 |
|
观察与显示方式 |
双摄像头互成90。，4.3英寸彩色触摸显示屏 |
|
光纤放大与显示 |
X/Y单纤显示放大320倍 |
|
操作条件 |
海拔:0〜5000m，相对湿度:0〜95%温度:-20〜60七,风速:15m/s |
|
存储条件 |
相对湿度：0~95%温度:-40~80。电池：-20~30七 |
|
重量 |
1.92 Kg（含电池） |
|
尺寸 |
140x135x138mm |
|
光纤夹具 |
FH-40多合一夹具 (兼容0.25mm,0.9mm,2.0mm,3.0mm,lndoorCable等多种光纤) |
|
兼容性好 |
光纤夹具及加热器均有热熔头配件，选择配件可解决热熔头熔接 |

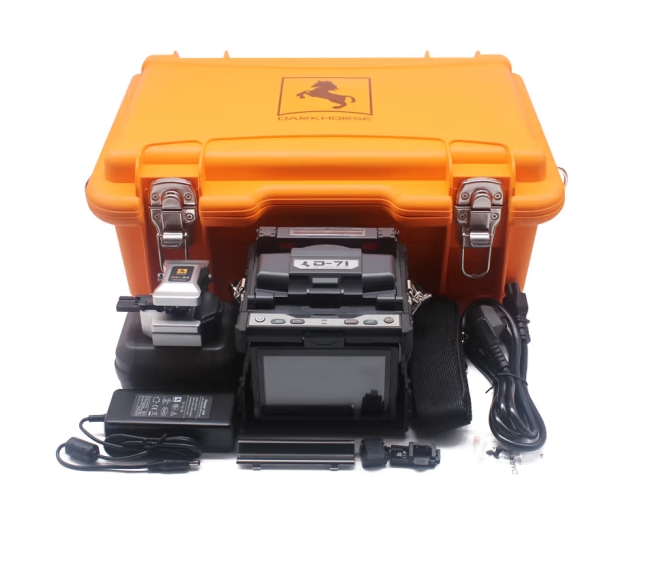

D-71黑马光纤熔接机配置清单：
|
说明 |
型号 |
数量 |
|
熔接机主机（内置电池） |
D-71（含DB-06电池） |
1台 |
|
光纤切割刀 |
DC-24 |
1把 |
|
交流适配器 |
ABT018126 |
1个 |
|
交流电源线 |
|
1根 |
|
备用电极棒 |
E14-ASM-HM |
1对 |
|
冷却支架 |
|
1个 |
|
快速操作手册 |
|
1份 |
|
携带箱 |
|
1个 |
|
双口剥纤钳 |
CFS-2 |
1把 |
