品牌：韩国日新

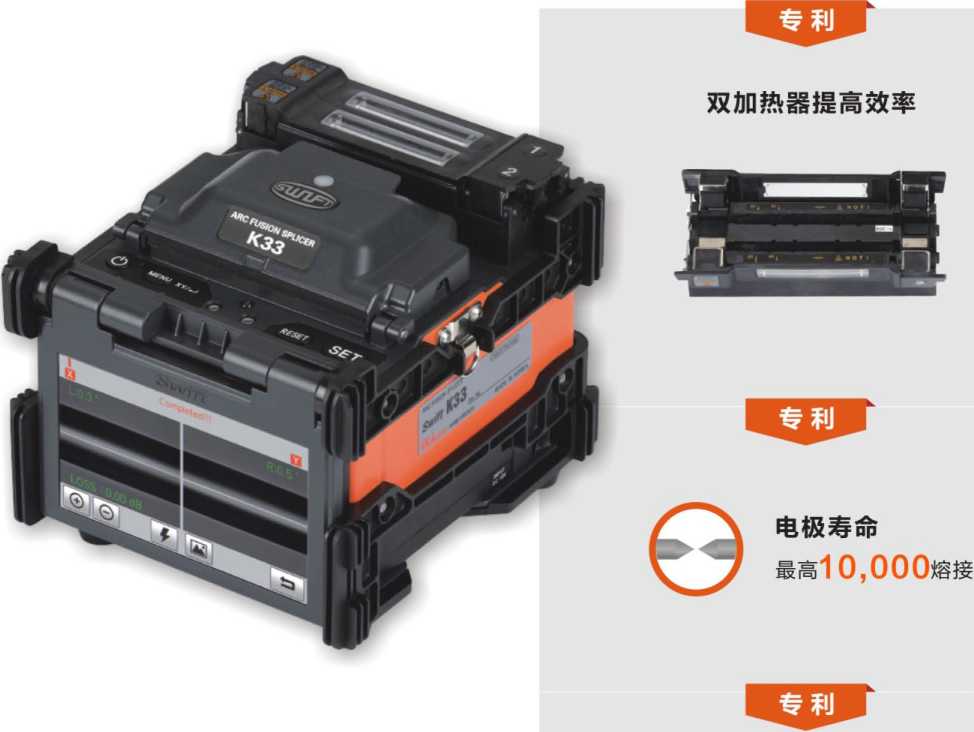

K33韩国日新光纤熔接机产品特点
5英寸彩色LCD触屏，双向操作系统
GUI操作界面友好
大容量锂电池
低熔接损耗
防震，防尘，防水
防风盖照明灯，适用于光线不足环境
K33韩国日新光纤熔接机技术参数
|
名称 |
描述 |
|
光纤对准 |
IPAAS纤芯对准 |
|
适用光纤类型 |
SM(G.652),MM(G.651),DS(G.653),NZDS(G.655),SM(G.657 A2/B2),SM(G.657 B3) |
|
光纤数量 |
单芯 |
|
适用光纤直径 |
包层直径：80-150um,涂覆层直径：100um |
|
切割长度 |
7-16mm |
|
工作模式 |
熔接模式：300,热缩模式：100 |
|
典型熔接损耗 |
SM:0.02dB, MM:0.01dB, DS:0.04dB, NZDS:0.04dB |
|
回波损耗 |
>60dB |
|
熔接时间 |
快速模式：典型6秒 |
|
预估损耗 |
适用 |
|
热缩时间 |
9秒（IS-45套管，IS-45模式），13秒（IS-60套管，IS-60模式） |
|
适用套管类型 |
32mm, 40mm, 60mm/28mm或32mm(连接器) |
|
熔接结果存储 |
数据：10000,图像：10000 |
|
拉力测试 |
1.96-2.25N |
|
工作环境 |
海拔：0~5000m温度：- 10°C~50°C，湿度：0~95%风速：15m/s,无结霜，防尘，防水，防震 |
|
存储环境 |
温度：-40°C~80°C，湿度：0-95% |
|
尺寸 |
142 ( W) x164 (L) x 138 ( H ) mm (含橡胶护套) |
|
重量 |
2.25kg （含电池） |
|
光纤观察和显示 |
两个CMOS摄像机和5英寸彩色LCD触屏 |
|
光纤放大倍数 |
X/Y 200X, 400X |
|
电源供电 |
100-240V |
|
电池容量 |
典型200次(4700mAh) |
|
电极寿命 |
>10000次 |
|
外接端口 |
USB |
K33韩国日新光纤熔接机标准配置
|
标准配置 |
|
名称 型号 数量 光纤熔接机 K33 1 使用手册CD - 1 备用电极 EI-23 1 冷却架 - 1 携带箱 硬箱 1 锂电池 4700mAh 1 电源适配器 - 1 切割刀 CS-03BT 1 机械剥纤钳 CF-02 1 酒精瓶 - 1 工具箱 - |
K33韩国日新光纤熔接机选件
|
■可选配置 |
|
名称 型号 锂电池 4700mAh 切割刀片 BI-07 电极棒 EI-23 电源 DC 12V适用于汽车点烟器 热缩管 S-160(60mm),S-140(40mm) 套管夹 - 夹具 HS-250,HS-900,HS-2.5F,HS-IN,HS-SC/FC, HS-ILC,HS-ST,LS-900(松套管) SOC 连接器 SC,LC,FC,ST 工作带 数据线 |
