品牌：住友
此型号已经于2022年11月份停产，欢迎选购升级款T601C+住友光纤熔接机

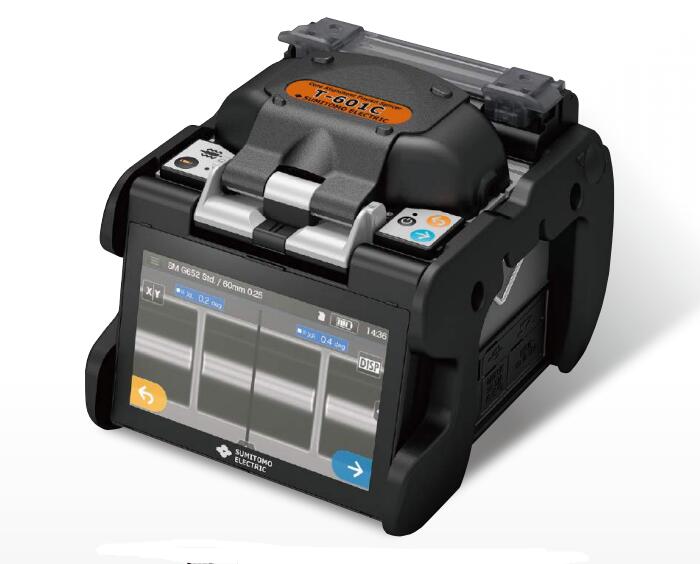

住友T-601C光纤熔接机
住友T-601C光纤熔接机，6400毫安大容量锂电池BU-16,熔接加热300次，5英寸高清晰电容屏，350倍放大纤芯对准熔接，6s快速熔接，15秒加热，四周防震橡胶设计，能够全面的保护机器。
住友T-601C光纤熔接机产品特点：
耐环境性能：防水、防尘、防护、防跌落
高速作业：熔接6秒，加热15秒
5英寸高清触摸彩色LCD显示屏，操作简单自如
提升耐环境性能，并满足多样化需求
大容量电池，一次充满电可熔接300次
2个CMOS照相机观察光纤，放大倍数：350倍（变焦700倍）
根据环境变化自动放电校正
电极寿命大于6000次
工作条件：海拔0~6000米，温度-10~+50℃
自带护甲，可适应各种恶劣环境：极寒天气，高温干燥，沙漠地带都可正常工作
软件支持网络升级
适用工程范围：（适用于FTTH光纤到户，安防监控，主干网络，电力光纤工程，基站等）
1. 通讯工程（承包中国电信、移动、联通运营商线路工程）
2. FTTH光纤到户（小区光纤到户）
3. 安防监控（适用各种安防监控工程）
4. 主干网络（应用于市到县，县到乡镇的主干网络）
5. 小区光纤改造（光纤升级工程，布线光交箱等应用）
6. 电力光缆（电力光缆工程熔接）
|
住友T-601C光纤熔接机技术参数： |
|||
|
项目 |
T-601C |
||
|
光纤要求 |
材料 |
玻璃纤维 |
|
|
光纤芯数/种类 |
单芯 / SMF(G.652), MMF(G.651), DSF(G.653), NZDSF(G.655), BIF(G.65 7) |
||
|
光纤外径 |
包层直径:80um - 150um，涂覆层直径:100um - 1,000um |
||
|
切断长度 |
5 - 16mm (使用涂覆压夹) |
||
|
标准性能 |
标准熔接损耗 ※1 |
SMF:0.02dB, MMF:0.01dB, DSF:0.04dB, NZDSF:0.04dB |
|
|
标准反射衰减 |
大于60dB |
||
|
熔接时间 |
6秒(SM G652 Quick模式)，8秒 (Auto模式) |
||
|
加热时间 |
15秒(使用FPS-61-2.6热缩套管，Slim 60mm Quick模式下) |
||
|
电池使用次数(含熔接和加热补强)※2 |
约300次(BU-16) |
||
|
光纤观察/放大倍数 |
2个CMOS照相机观察 350倍(变焦:700倍)「X或Y单轴」 |
||
|
熔接点张力试验 |
1.96 - 2.09N |
||
|
热缩保护套管规格 |
60mm, 40mm 以及住友Nano热缩套管 |
||
|
程序 |
熔接程序 |
300 其中初始预置40组 用户设置260组 |
|
|
加热程序 |
100 其中初始预置23组 用户设置77组 |
||
|
功能 |
熔接图像／熔接数据存储 |
200张图像 / 10,000个熔接数据（机身存储） 50200张图片/20,000个熔接数据（8GB SD存储卡） |
|
|
光衰减熔接 |
0.1dB至15dB (0.1dB单位) |
||
|
多规格对应光纤压夹 |
可提供，250um、900um 以及松套／紧套光纤 |
||
|
可反转型光纤涂覆压夹 |
可提供 |
||
|
内藏用户训练指导视频 |
可提供 |
||
|
自动光纤识别 |
SMF / MMF / Other |
||
|
自动放电校准 |
根据环境变化自动校正 |
||
|
尺寸／重量 |
尺寸 |
128(W) x 154(D) x 130(H)mm (不含防震橡胶) |
|
|
重量 |
1.7公斤 (不含电池)，2.0公斤 (含电池BU-16) |
||
|
显示器尺寸 |
5.0英寸触摸屏彩色LCD屏幕 |
||
|
终端 |
直流输出 |
DC12V (光纤剥线钳JR-6使用) |
|
|
USB接口 |
USB2.0 (mini-B型) |
||
|
存储卡 |
SD/SDHC存储卡(32GB) |
||
|
电源 |
AC交流输入 |
AC100-240V, 50/60Hz (ADC-16) |
|
|
DC直流输入 |
DC10-15V |
||
|
电池规格 |
锂电池10.8V;6,400mAh (BU-16) |
||
|
工作条件 |
海拔高度:0 - 6,000米，工作温度:-10 - +50℃，工作湿度:0 - 95% (不结露)，对应风速15m/s |
||
|
存储条件 |
保管温度:-40- +80℃，保管湿度:0-95%(不结露)，电池:-20- +30℃ (长期保管) |
||
|
电极寿命 ※3 |
大于6,000次放电 |
||
|
软件升级 |
网络升级 |
||
|
数据管理 |
通过专用电脑软件，可储存、编辑、分析数据 |
||
|
※1 : 住友同种光纤(室温)，通过光纤切断法测试，符合ITU-T和IEC规格。 |
|||
|
※2 : 熔接和加热补强次数会受到电池使用环境的影响。 |
|||
|
※3 : 电极实际寿命会受到工作环境的影响。 |
|||
|
耐环境性能* |
|||
|
|
详细试验 |
||
|
冲击试验 |
从76cm高处落下，5面对应 (上面盖子部分除去) |
||
|
防水试验 |
IPx2等级 (3mm/min的水滴，15度倾斜4面x2.5分钟以上试验后，确认机器正常动作) |
||
|
防尘试验 |
IP5x等级 (放入装有颗粒直径75μm的粉尘中，8小时放置后，机器正常动作 ) |
||
|
*本确认是住友通过电池驱动进行的试验。不是保证该产品在任何状况下的无破损、无故障。 |
|||
住友T-601C光纤熔接机标准配置：
主机T-601C、光纤切割刀FC-6S、充电电池BU-16、电源适配器ADC-16、电源线、备用电极、快速参考指南、热缩管冷却盘、带工作台的携带箱携带箱。
