品牌：住友
2023年6月份已经停产，欢迎选购升级款T-402S光纤熔接机。

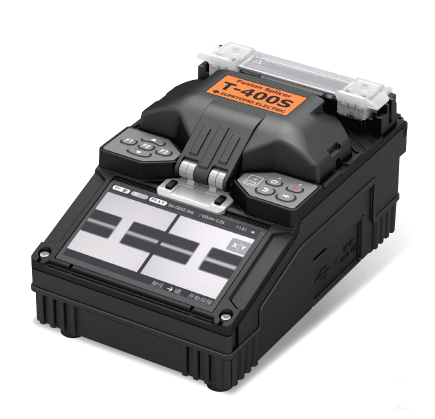

T-400S光纤熔接机产品特点
对芯范围宽。T-400S光纤熔接机对芯范围是其他品牌的三倍，避免了由于对芯范围不够宽所导致的错误及重复熔接问题。即使没有专业熔接技能，也能够快、好地完成熔接业务，从而大大节省熔接作业时间，同时降低错误率，提升施工效率。
熔接速度和加热速度。T-400S光纤熔接机熔接时间为7秒，加热时间为24秒，可轻松实现高速熔接，另外预设的加热程序，也保证了FTTx装维工程现场高效使用。
多功能夹具。T-400S光纤熔接机多功能夹具可实现皮线熔接、皮线对2-3mm尾纤熔接、250μm裸纤熔接及900μm尾纤熔接，从而省去了夹具换时间。
兼容热熔型连接器。T-400S光纤熔接机可设置多种熔接和加热程序，并可保存多个熔接数据及图像。其中熔接程序可设置150种，加热程序50种，熔接数据可保存10000个，熔接图片可保存100个。
耐环境设计。T-400S光纤熔接机防尘性通过IP5x等级，防水性通过IPx1等级，足以应对FTTH装维工程现场环境。同时开关和屏幕等器部件的耐磨性也降低了对现场操作人员的技术要求。
另外，T-400S光纤熔接机采用人性化系统菜单设计，操作直观便捷。附件包括T-400S光纤熔接机主机和适用于FTTH工程的光纤切割刀FC-5S、AC交流适配器、AC交流电源线、电池BU-15以及热熔连接器夹具。采用小巧型收容箱设计，内部空间大，足以应对FTTx工程现场需求。
T-400S光纤熔接机熔接机技术参数：
|
项目 |
TYPE-400S |
||
|
适用光纤 |
材料 |
石英玻璃 |
|
|
种类型号 |
单芯/SMF(ITU-T G.652)、MMF(ITU-T G.651)、DSF(ITU-T G.653)、NZDSF(ITU-T G.655)、BIF(ITU-T G.657) |
||
|
光纤直径 |
包层直径：80mm~150mm、涂层直径：100mm~1,000mm，可允许3mm（使用多功能夹具） |
||
|
适用光纤或光缆尺寸 |
F1,000mm以下 |
皮线光缆(2.0×3.1mm)、 室内光缆(2.0×2.0mm) |
|
|
切割长度 |
5~16mm |
8mm（蝶形入户光缆） |
|
|
标准性能 |
熔接损耗(标准) ※1 |
SMF: 0.03dB、MMF: 0.01dB、DSF: 0.05dB、NZDSF: 0.05dB |
|
|
熔接时间 |
7秒(SM快速模式) |
||
|
加热时间 |
24秒（使用住友FPS-61-2.6热缩管，S60mm 0.25模式下） |
||
|
电池使用次数（熔接和加热）※2 |
约200次（使用BU-15型号电池） |
||
|
光纤视图和放大倍数 |
两个CMOS摄像机观测、X或Y单轴视图200X |
||
|
程序 |
熔接程序 |
多150组 其中初始预置11组，厂商设置39组，用户设置100组 |
|
|
加热程序 |
多50组 其中初始预置11组，厂商设置39组，用户设置20组 |
||
|
功能 |
损耗推定 |
提供 |
|
|
熔接图像/熔接数据存储 |
100张图像/10,000个熔接数据（机身内容量） |
||
|
张力测试 |
1.96-2.09N(200gf) |
||
|
自动开始 |
熔接/加热 |
||
|
多功能夹具 |
可提供 食用250&900um涂覆光纤，2&3mm光纤跳线和蝶形入户光缆 |
||
|
热熔连接器用加热夹具 |
可提供 |
||
|
自动放电校正 |
针对环境条件变化自动教正 |
||
|
放电试验 |
提供 |
||
|
尺寸/重量 |
尺寸 |
129（W）×195（D）×99（H）mm(突起抗震橡胶部分除外) |
|
|
重量 |
1.2kg(不包括电池)、1.3kg(包括电池BU-15) |
||
|
显示器 |
4.3英寸彩色LCD显示器 |
||
|
端子 |
DC输出 |
DC12V |
|
|
USB端口 |
USB2.0(mini-B型) |
||
|
存储媒体 |
SD/SDHC内存卡 |
||
|
电源 |
AC输入 |
100~240V、50/60Hz(ADC-15) |
|
|
DC输入 |
10~15V |
||
|
电池模块 |
锂离子10.8V、35.64WH(BU-15) |
||
|
工作条件 |
海拔0~5,000m、温度-10~+50℃、湿度0~95% (无结露)、风速15m/s以下 |
||
|
存放条件 |
温度-40~+80℃、湿度0~95% (无结露)、电池-20~+30℃(长期) |
||
|
电极寿命 |
6,000次弧光放电※3 |
||
|
软件升级 |
网络升级 |
||
※1:住友同种光纤（室温）通过光纤切割法测试。
※2:熔接和加热循环可能会受电池状态和工作环境的影响。
※3:电极寿命可能会受工作环境的影响。
住友T-400S光纤熔接机耐环境性能：
|
冲击试验 |
76CM高度坠落（5面），确认机器正常工作 |
|
防水试验 |
IPX1等级（1mm、min的水滴，垂直降水持续10分钟后，机器正常工作） |
|
防尘试验 |
IP5X等级（8小时暴露在颗粒直径为75um的粉尘后，机器正常工作） |
住友T-400S光纤熔接机标准配置：
|
部件名 |
部件型号 |
数量 |
|
主机 |
T-400S |
1台 |
|
电池模块 |
BU-15 |
1块 |
|
光纤切割刀 |
FC-5S |
1个 |
|
AC交流适配器 |
ADC-15 |
1个 |
|
AC电源线 |
PC-AC8-2P |
1条 |
|
操作CD手册 |
- |
1张 |
|
快速参考指南 |
- |
1份 |
|
带工作台的收容箱 |
CCS-15 |
1个 |
