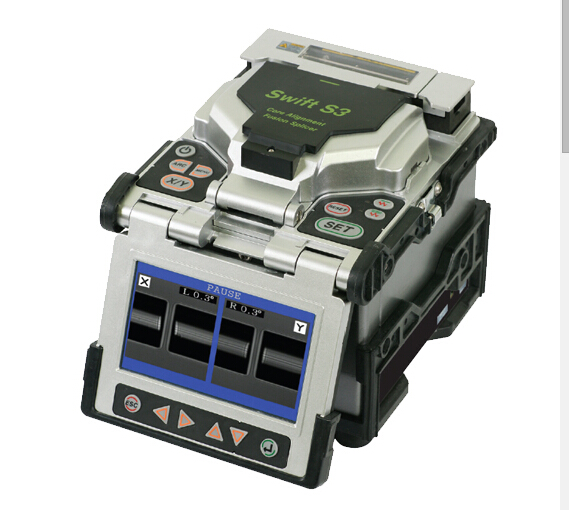

韩国日新Swft S3 纤芯对准光纤熔接机

Swift S3 是典型的纤芯对准光纤熔接机，可用于低损耗的中长范围的光传输线路、LAN（局域网）、 CATV（有线电视网）、FTTx（光纤接入）等的熔接。而且小巧轻便、牢固耐用、电池使用寿命长。此外，4.3英寸的彩色触摸显示屏为用户带来便捷与高效的工作流程。

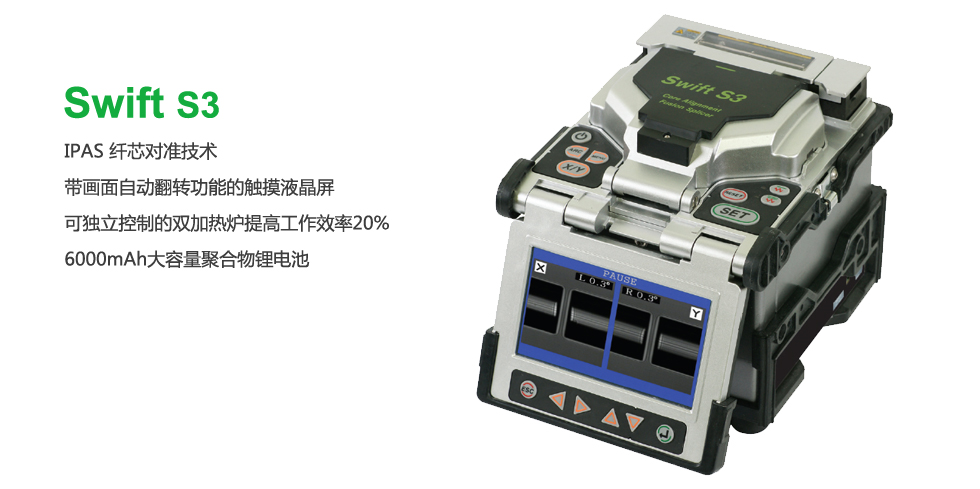

优势及特征IPAS Technology Basis Core Alignment

Swift-S3 是一台采用IPAS（图像分析对准系统）技术的纤芯对准熔接机

体积小巧、轻盈便捷

在当前的纤芯对准熔接机中，本熔接机小、轻、速度快。

l 尺寸 : 138(宽) x 160(长) x 135(高) l 重量 : 2.0kg l 熔接时间 : 9 seconds l 套管加热: 26 seconds

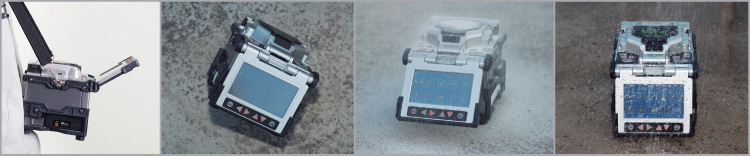

防震、防尘、防水

在恶劣的环境下也能保持稳定的性能

l 自由落体冲击 : 76cm（从5个不同的方向） l 防水等级 : IPx2 l 防尘等级 : IP5x

大容量锂聚合物蓄电池，电力强劲

标准电池能进行250次熔接和热缩管加热。

4.3英寸触摸式彩色液晶显示屏

l 放大倍数 : 300X, 187X ( 变焦700X )

为方便用户，液晶显示器采用无键盘的导航触摸屏。

画面自动翻转系统

为了照顾不同用户的使用偏好，显示可以根据设置，自动翻转字体和画面，双向查看。

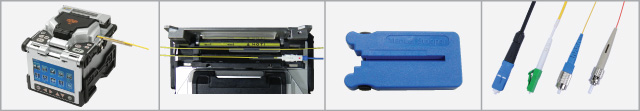

配备热缩管支架，防止污染，使用便捷

在通信人井检修操作时，热缩管支架可防止热缩套管滑落，造成灰尘，沙粒，污水等污染。

当在电线杆等高空条件下作业时，热缩管支架可防止套管掉落，方便高空作业。

内置双套管加热器

使用两个热缩套管加热器，工程师可连续不间断工作，提高工作效率30%。

Swift热熔型连接器与普通套管的热缩，可同时进行。

自动校准

探测施工地点周围环境的温度、湿度、气压并自动测量放电校准率。

根据行业标准，与热熔接连接器兼容。

MS-01,Swift热熔型快速连接器SOC的手工剥线钳，250um&900um适用。

名称	描述
光纤对准	IPAS纤芯对准(图像模式分析对准系统)
适用光纤类型	SM(ITU-T G.652), MM(ITU-T G.651), DS(ITU-T G.653), NZDS(ITU-T G.655)EDFA, EI980, 熔接适用于不同型号的光纤(SM/MM), ITU-T G.657
光纤数	单芯
适用光纤尺寸	包层直径: 80 ~ 150um, 涂料直径: 100 ~ 1000um
光纤设置及切割长度	250um: 8~16mm, 900um: 16mm(适用的支架: 8mm)
熔接模式	熔接模式: 100, 加热模式: 50
典型熔接损耗	SMF: 0.02dB, MMF: 0.01dB, DSF: 0.04dB, NZDSF: 0.04dB
回波损耗	> 60dB
熔接时间	典型熔接: 9秒
熔接损耗预估	适用
套管热缩时间	26秒
适用热缩套管	40mm, 60mm(光纤), 28mm or 32mm(连接器)
熔接结果存储	连续的9000条熔接记录（图像9000份，每份包含X画面和Y画面)
拉力测试	2N / 4,4N(可选)
工作环境	海拔: 0~5,000m, 温度: -10℃~50℃, 湿度: 0~95%, 风速: 15m/s, 无冷凝水, 防尘，防水，抗震
储存环境	温度: -40℃~80℃, 湿度: 0~95%
尺寸	142(宽) ｘ163(长) ｘ146(H)mm(包括橡胶件)
重量	2.0kg(包括蓄电池时2.5kg)
光纤观察及显示	两个CMOS摄像头和4.3"英寸触摸式彩色液晶显示屏
光纤观察及放大倍数	X轴或Y轴单独: 300倍, X轴和Y轴同时: 187倍 (放大 700倍)
电源	锂电池组(DC 14.8V, 6000mAh), 100~240V 交流电适配器
电池的使用周期数量	250个周期
电极棒寿命	可持续3000 次以上熔接
端口	USB, RCA, 外部电源（适用于汽车点烟器的12V直流电源)

韩国日新Swft S3 纤芯对准光纤熔接机标准配置

韩国日新Swft S3 纤芯对准光纤熔接机可选配置

名称	型号
锂电池	S313
光纤切割刀	CS-03A
切割刀刀片	BI-05
光纤剥线钳	CFS-2
电极棒	EI-21
光纤夹具	HS-250, HS-900, HS-2.5, HS-IN, HS-SC, HS-FC, HS-LC, HS-ST
热缩套管	S-160(60mm), S-140(40mm)
取纤夹	SC-01
手动剥线钳	MS-01
SOC 热熔型快速连接器	SC, LC, FC, 参考 SOC 目录
