原MAX-720B升级款MAX-720C-SM1新款上市

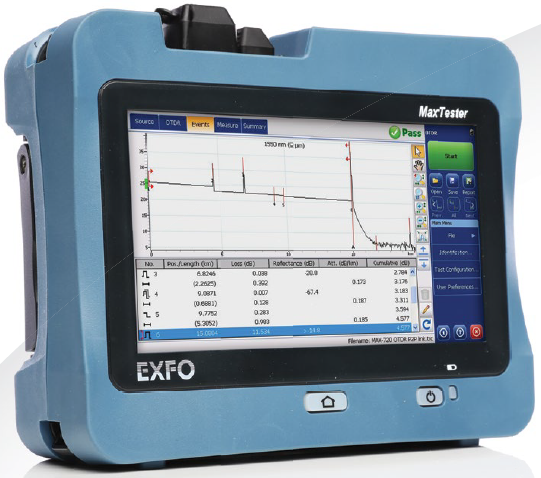

增强型MAX-720C-SM1是继续借鉴并完善了平板电脑设计理念的OTDR，它小巧轻便、便于携带且坚固耐用，适用于外场环境。它配备业内手持式测试仪中效率高的7英寸室外增强型触摸屏，可提供前所未有的用户体验。它安装类似于Windows的直观GUI，确保新用户经过短期学习，便可迅速上手。此外，它还采用经过改进的OTDR2.0环境，提供基于图标的功能、迅速启动、自动的宏弯查找器以及增强的自动与实时模式。
MAX-720C光时域反射仪主要功能
● 小巧轻便、坚固耐用、功能强大并借鉴平板电脑设计。
● 12小时续航时间。
● 提供即插即用型硬件选件，如可视故障定位仪（VFL）、功率计和USB工具，使技术人员的工作变得轻松。
● 支持iOLM光眼技术选件：智能、动态的应用，只需点击一下，便可将复杂的OTDR曲线分析化繁为简。
MAX-720C光时域反射仪应用：
● 可根据自己的情况选择购买不同的波长和动态范围的应用。
● 如FTTx后一英里安装和故障诊断、中心局链路验证、PON网络内在线光纤故障诊断。
● 网络建设、维护及日常排障，适用于核心级光纤网络链路认证
● 适用于数据网络及日常工作级光纤网络，适用于WAN/LAN，FTTx网络
MAX-720C光时域反射仪通用规格
|
硬件 |
技术规格 |
|
显示屏 |
7 in（178 mm）室外增强型触摸屏，800 x 480 TFT |
|
接口 |
两个USB 2.0端口 RJ-45 LAN 10/100 Mbit/s |
|
存储 |
2 GB内存（20000条OTDR曲线，典型值） |
|
电池 |
充电锂离子电池 可根据Telcordia（Bellcore）TR-NWT-001138 连续运行12小时 |
|
电源 |
电源AC/DC适配器，100-240 VAC输入，50-60 Hz，9-16 V DCIN 15 W |
|
尺寸（H x W x D） |
200 mm x 155 mm x 68 mm（7 7/8 in x 6 1/8 in x 2 ¾ in） |
|
重量（带电池） |
1.29 kg |
MAX-720C光时域反射仪技术规格
|
技术规格 |
MAX-710B |
MAX-720C-SM1 |
MAX-730C |
|
|
具体型号 |
M1 |
M1 |
M1 |
|
|
波长（nm） |
1310/1550 |
1310/1550 |
1310/1550 |
|
|
动态范围（dB） |
30/28 |
36/34 |
39/38 |
|
|
事件盲区（m） |
1 |
0.8 |
0.8 |
|
|
衰减盲区（m） |
4 |
3.5 |
3.5 |
|
|
距离范围（km） |
0.1至160 km |
0.1至160 km |
0.1至400km |
|
|
脉冲宽度（ns） |
5 ns至20 μs |
5 ns至20 μs |
5 ns至20 μs |
|
|
线性度（dB/dB） |
±0.05 |
±0.03 |
±0.03 |
|
|
损耗阈值（dB） |
0.01 |
0.01 |
0.01 |
|
|
损耗分辨率（dB) |
0.001 |
0.001 |
0.001 |
|
|
采样分辨率（m） |
0.04至5 |
0.04至5 |
0.04至5 |
|
|
采样点 |
256000 |
256000 |
256000 |
|
|
距离不确定度（m） |
±（0.75 + 0.005% x 距离 + 采样分辨率） |
±（0.75 + 0.0025% x 距离 + 采样分辨率） |
||
|
测量时间 |
用户定义（60分钟） |
用户定义（60分钟） |
用户定义（60分钟） |
|
|
反射准确度（dB） |
±2 |
±2 |
±2 |
|
|
典型实时刷新率（Hz） |
3
|
3
|
3
|
|
|
激光安全 |
1M |
1M |
1M |
|
|
光源（可选） |
||||
|
输出功率（dBm） |
-11.5 |
-6 |
-2.5 |
|
|
调制 |
CW，1 kHz，2 kHz |
|||
|
光功率计（可选） |
||||
|
校准波长（nm） |
850、1300、1310、1490、1550、1625、1650 |
|||
|
功率范围（dBm） |
27至-50 |
|||
|
不确定度（%） |
±5% ± 10 nW |
|||
|
显示分辨率（dB） |
0.01 = 大值至40 dBm 0.1 = -40 dBm至-50 dBm |
|||
|
自动偏移置零范围 |
大功率至-34 dBm |
|||
|
声音检测（Hz） |
270/330/1000/2000 |
|||
|
可视故障定位仪（VFL）（可选） |
||||
|
激光 |
650 nm ± 10 nm |
|||
|
CW/调制 |
1 Hz |
|||
|
62.5/125 μm时的典型Pout |
> 1.5 dBm（0.7 mW） |
|||
|
激光安全 |
2级 |
|||
|
光眼（可选） |
||||
|
方式 |
1．OTDR组合（Oi）：在一台设备上运行iOLM和OTDR应用程序。 2．升级：即使在现场也能增加iOLM软件选件 3．仅支持iOLM：仅支持iOLM |
|||
