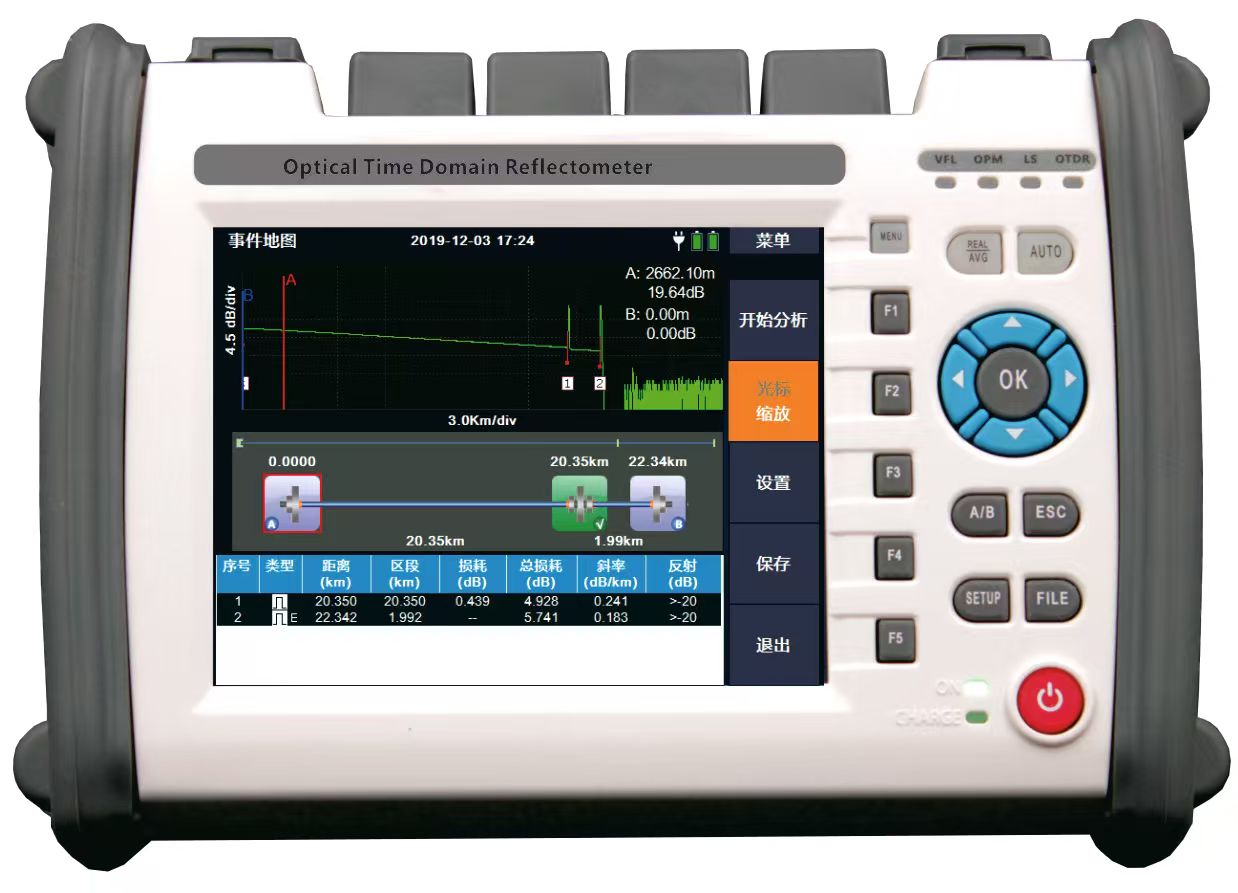

ACTC-1000多功能功能光时域反射仪采用5.6英寸TFT触控彩屏设计,内置多种操作语言,内置多种功能模块可选:光时域反射仪OTDR模块,光纤端面检测仪模块,光源,光功率计,红光源模块,损耗测试模块,时间地图模块,具有光路自动保护功能,操作简单,使用U盘,USB数据线,SD卡均可导出测试数据。
ACTC-1000汇信光时域反射仪主要特点
具备触摸屏和按键结合操作
事件盲区和衰减盲区为 : 1m/5m
采样分辨率:5cm
支持多曲线分析,支持回波损耗计算和事件点显示
多种数据接口:USB (TypeA), MINI USB,SDcard
ACTC-1000汇信光时域反射仪技术参数
波长(至多可选4个波长) |
单模(多波长可选) |
多模 |
1310nm , 1550nm , 1490nm , 1625nm |
850nm , 1300nm |
|
动态范 围(dB ) |
26~42dB |
26/28dB |
事件盲区/衰减盲 区 |
1/5 m |
2 .5 m/8 m |
采样分辨率 |
0 .05m |
|
采样点 |
128000 |
|
线性度 |
≤0 .05d B/dB |
|
损耗分辨率 |
0 .001d B |
|
距离分辨率 |
0 .01m |
|
测量距离精度 |
±( 1m+测量距离 ×3×10-5 +采样误差) (不计算折射率误差) |
|
存储 |
16G SD card(>100000 data) |
|
数据接口 |
USB(Type A×1,Type B×1) |
|
电池 |
单电池容量:7 .4V/5200mAh(双电池供电 ) |
|
温度 |
工作环境温度:- 10℃~+50℃; 保存环境温度:-20℃~+70℃ |
|
湿度 |
≤95% (不冷凝 ) |
|
重量 |
2 15×155×68mm / 1. 1kg (包含 电池 ) |
可选功能模块
模块名称 |
参数 |
备注 |
红光源 |
1-20mW可选 |
标配10mW |
光功率计 |
A型 :+ 10~ +70d B m ;B型 :+26~-50d B m |
标配A型 |
稳定光源 |
输出功率:-5d B m±2d B ;调试频率:270/ 1 k/2 k Hz |
只针对单模 |
事件地图 |
可选配光眼模块 |
标配 |
ACTC-1000光时域反射仪 OTDR模块订货信息
模块号 |
工作波长 (nm) |
动态范围 (dB) |
事件盲区 (m) |
衰减盲区 (m) |
多 模 |
||||
ACTC-1000-M1 |
850 /1300 |
26/28 |
2.5 |
8 |
单 模 |
||||
--2波长S系列 |
||||
ACTC-1000-S1 |
1310/1550 |
32 / 30 |
1/1 |
5/5 |
ACTC--A320-S2 |
1310/1550 |
37 / 35 |
1/1 |
5/5 |
ACTC-1000-S3 |
1310/1550 |
40 / 38 |
1/1 |
5/5 |
ACTC-1000-S4 |
1310/1550 |
42 / 40 |
1/1 |
5/5 |
--3波长T系列 |
||||
ACTC-1000-T2 |
1310/1490/1550 |
37 / 35/ 35 |
1/1/1 |
5/5/5 |
ACTC-1000-T4 |
1310/1550/1625 |
37 / 35 / 35 |
1/1/1 |
5/5/5 |
--4波长F系列 |
||||
ACTC-1000-F1 |
1310/1490/1550/1625 |
37/35/35/35 |
1/1/1/1 |
5/5/5/5 |
ACTC-1000-F2 |
1310/1490/1550/1625 |
42/37/40/35 |
1/1/1/1 |
5/5/5/5 |
--在线测测试OL系列 |
||||
ACTC-1000-PT3 |
1310/1550/1625 |
42/ 40 / 40 |
1/1/1 |
5/5/5 |
--单、多模一体SM系列 |
||||
ACTC-1000-SM1 |
850/1300/1310/1550 |
26/28/37/35 |
2.5/2.5/1/1 |
8/8/5/5 |
ACTC-1000汇信光时域反射仪标准配置:
主机,内置电池,电源适配器,使用说明书,合格证,软包。
