型号：AQ1200
横河公司2017年04月18日宣布其OTDR(光时域反射计)测试仪器系列中将新增一款便携机型—AQ1000。

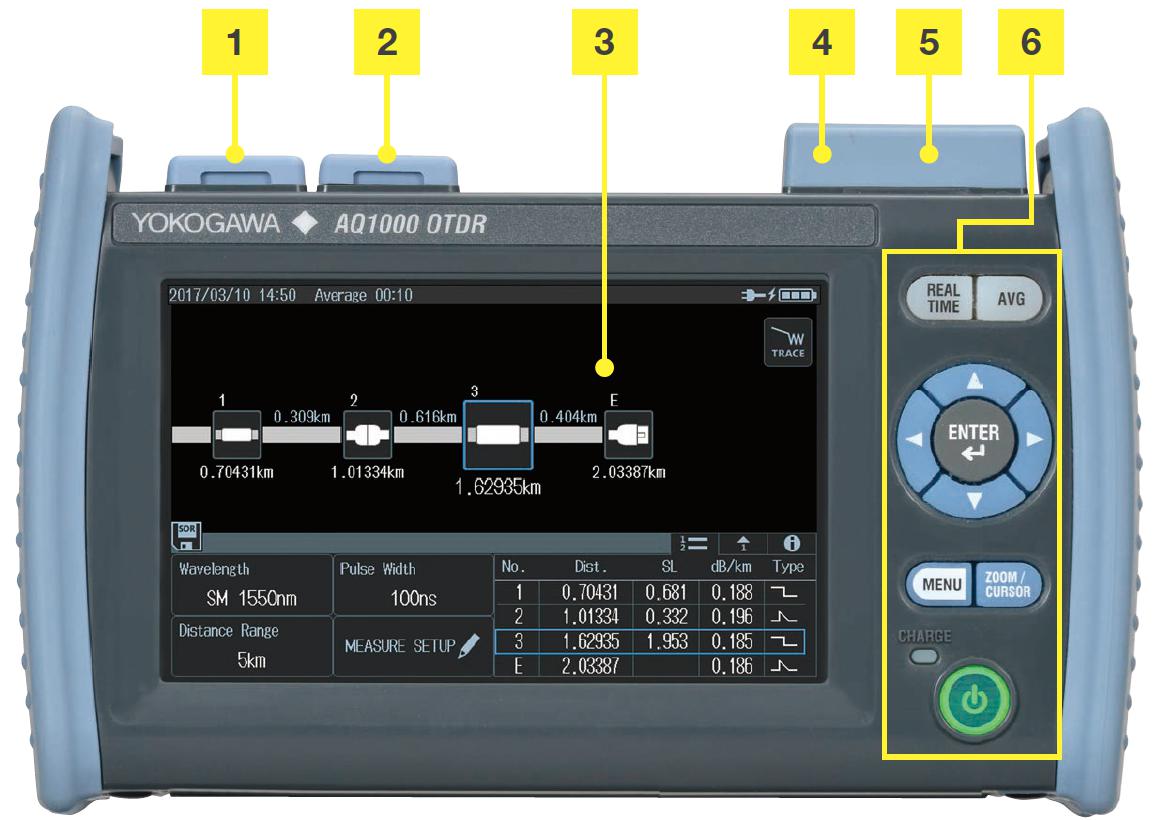

1. USB端口 (micro B型)
2. USB端口 (A型)
3. 5.0'' 彩色 LCD，带电容触摸屏
4. VLS 端口 (选件)
5. OTDR 端口
6. 按键

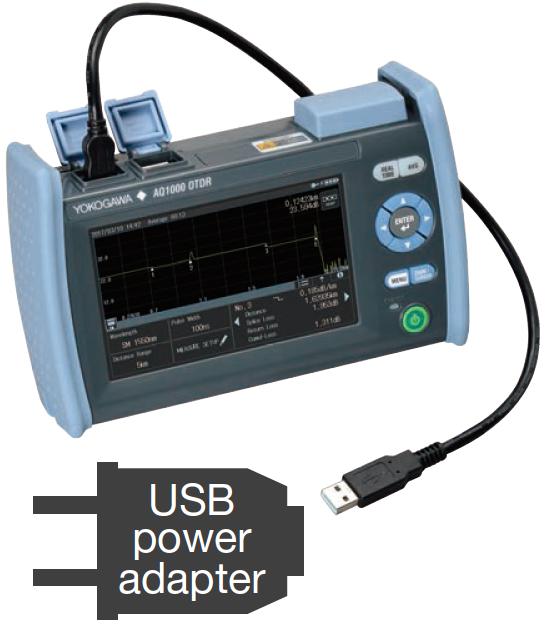

USB 充电
USB 端口用于给AQ1000电池充电。不再需要携带笨重的AQ适配器。
注意:
原包装不包括USB电源适配器。
请向销售代表咨询横河认可的USB电源适配器。
横河公司宣布其OTDR(光时域反射计)测试仪器系列中将新增一款便携机型—AQ1000。

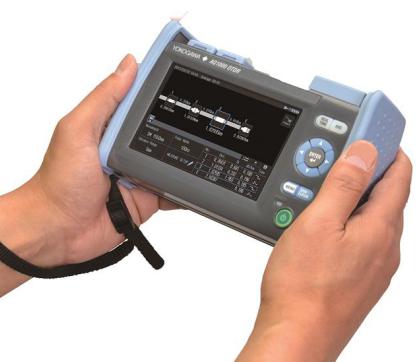

AQ1000光时域反射仪概述
AQ1000可以满足分析光接入网的测试和测量需求。
· 波长: 1310 / 1550 nm
· 动态范围: 32 / 30 dB
· 尺寸: 185 mm (W) × 116 mm (H) × 56 mm (D)
· 重量: 660 g
多点触控触摸屏
直观呈现，反应灵敏
轻点、滑动、缩放或按压。高分辨率、反应灵敏的5.0英寸多点 触控电容触摸屏和硬键按钮使OTDR操作变得简单直观。
一键式测量操作
全自动
只需按下一个按钮，AQ1000即可启动OTDR测量，根据用户定义的阈值，根据“通过/不通过”判断，检测和全面呈现网络特 性。如果需要，测量数据可自动保存。
OTDR视图模式
曲线视图
Traditional v常规视图，包含OTDR和事件标记。
Map 视图
Si简单的图标式Map视图，便于轻松解读网络事件.
电池续航时间长
过10小时！
不用担心日常工作期间电池电量耗尽。AQ1000的大容量锂电池可在Telcordia标准条件下续航10小时。
快速启动
不过10秒！
从关机状态到测量准备就绪仅需几秒钟时间！
关键的测量功能
距离测量
损耗测量
回波损耗测量 (总体/部分)
自动事件搜索
通过/不通过判断
实时测量
Simple简单快速地观察网络连接状态，并对网络连接做出“通过/不通过”判断。利用标记分析可实现距离和损耗测量。
内置PC 、LS和VLS
低光功率计 (PC)
测量并显示进入光的光功率，以测试网络性能。
光源 (LS)
Outputs输出稳定的连续光/调制光，用于与光功率计配对时测量端到端衰减。
可见光源 (VLS)
Outputs 输出红光，以检查连接光纤或短光纤链路的连续性。可以直观地辨别光纤断裂和弯曲。
(需要/VLS选件。)
数据处理功能
直接数据保存
只需点按“直接保存”图标，即可根据用户之前的选择，以SOR或PDF格式保存测量数据。
PDF报告
内置后期处理软件，用于生成PDF格式的OTDR报表。报表模板的结构灵活，可满足用户对报表的要求。
数据传输
通过USB连接，AQ1000中存储的数据文件或PDF报告文件可轻松传输至计算机。

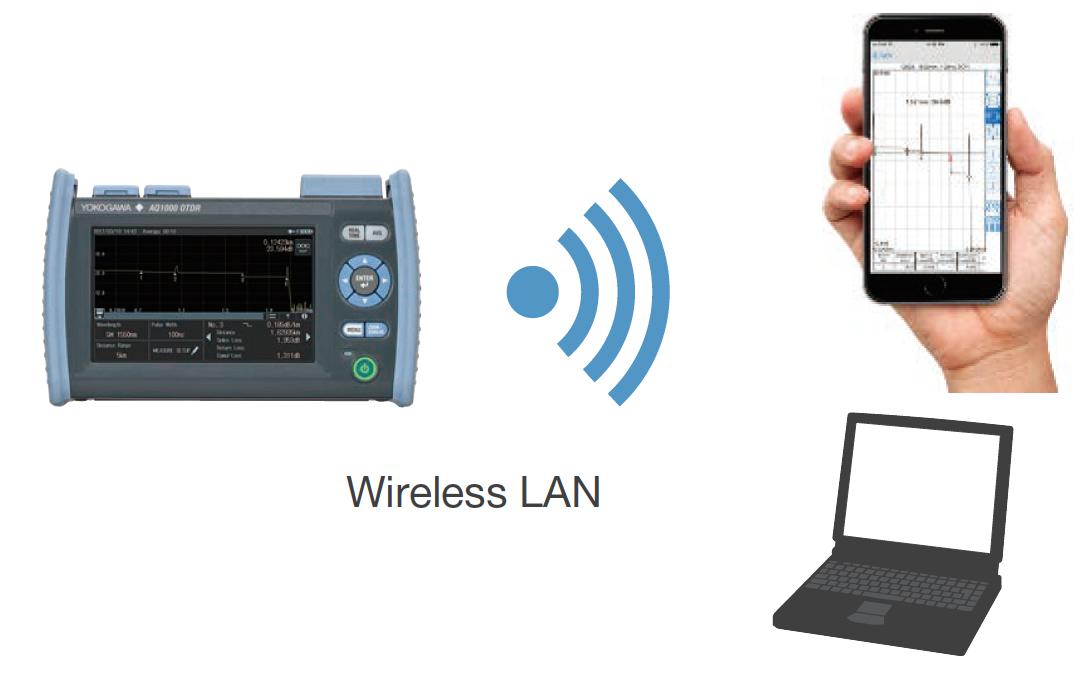

无线LAN
AQ1000能够与兼容LAN的设备进行数据传输和远程控制。
无线数据传输
AQ1000的数据文件可使用OTDR数据传输工具传输到智能手机或平板电脑，或使用OTDR Remote Controller软件传输到计算机。
远程控制
AQ1000可由智能手机或平板电脑通过网络浏览器进行控制，或者由计算机通过网络浏览器或OTDR Remote Controller进行控制。
注意:
需要/WLN选件。请向销售代表咨询在您所处国家是否提供。
OTDR Data Transporter 和OTDR Remote Controller是免费的应用软件。
