品牌：住友

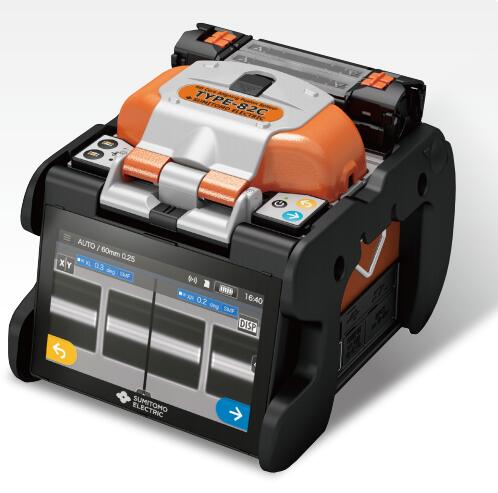

住友TYPE-82C+光纤熔接机，采用大容量电池，同时可完成熔接.加热300次，5.0寸高清电容触摸屏，智能GUI图形操作系统，熔接快，只需5秒，加热9秒，无线网络连接功能。
TYPE-82C+住友光纤熔接机标配包括：
主机TYPE-82C+、充电电池BU-16、电源适配器ADC-16、电源线、备用电极、快速参考指南、光纤切割刀FC-6S、热缩管冷却台、USB数据线、携带箱。
住友新干线光纤熔接机TYPE-82C+产品特点：
1.高清显示屏幕：5.0英寸触摸屏彩色LCD显示器
2.大容量锂电池：6400mAh，可熔接加热300芯
3.快速熔接加热时间：熔接5秒，加热9秒（采用双加热炉设计）
4.高准度光纤切割刀，外观防尘，防水，防摔设计，操作灵敏度好
5.具备WIFI无线网络连接功能
TYPE-82C+住友光纤熔接机技术规格
|
项目 |
TYPE-82C+ |
|||
|
适用光纤 |
材料 |
石英玻璃纤维 |
||
|
种类型号 |
SMF(ITU-T G.652)、MMF（ITU-T G.651)、 DSF((ITU-T G.653)、NZDSF((ITU-T G.655)、 BIF(ITU-T G.657)、EDF |
|||
|
光纤直径 |
包层直径：80~150μm、涂层直径：100μm~1000μm |
|||
|
适用光纤或光缆尺寸 |
Φ1，000μm以下 |
皮线光缆（2.0X3.1mm) 室内光缆（2.0X2.0mm) |
||
|
切割长度 |
5~16mm |
10mm |
||
|
标准性能 |
熔接损耗（标准）※1 |
SMF:0.01dB、MMF:0.01dB DSF:0.03dB、NZDSF:0.03dB |
||
|
熔接循环时间（标准） |
5秒（快速模式）、7秒（SMF标准模式） 7秒（AUTO模式） |
|||
|
加热循环时间（标准） |
9秒 |
|||
|
熔接和加热循环 ※2 |
约300次 （BU-16大容量锂电池） |
|||
|
光纤视图和放大倍数 |
两个CMOS摄影机观测 |
X或Y单轴视图380X（缩放760倍） |
||
|
X和Y双轴视图380倍 |
||||
|
程序 |
熔接程序 |
大300组，其中初始预置74组，客户设置226组 |
||
|
加热程序 |
大100，其中初始预置27组，客户设置73组 |
|||
|
功能 |
损耗推定 |
已提供 |
||
|
熔接图像捕捉/熔接数据存储 |
可存储200张图像/10,000个熔接数据（机身内存） 可存储50,200张图像/20,000个熔接数据（8G SD卡） |
|||
|
张力测试 |
1.96-2.09N(200gf) |
|||
|
熔接衰减 |
0.1dB至15dB、增量为0.1dB |
|||
|
250μm、900μm松紧套光纤通用夹钳 |
已提供 |
|||
|
双面式涂层夹 |
已提供 |
|||
|
双自动独立加热器 |
已提供（美国专利7,412,146） |
|||
|
可选型加热器操作 |
已提供 |
|||
|
快速上手用户培训视频 |
已提供 |
|||
|
自动光纤识别 |
SMF/MMF/DSF/NZDF/BIF/Other |
|||
|
自动放电校正 |
针对环境条件变化自动校正 |
|||
|
放电试验 |
已提供 |
|||
|
显示剩余熔接和加热次数 |
已提供（电池模式） |
|||
|
远程互动维护 |
已提供 |
|||
|
无线网络连接（可选） |
可提供 |
|||
|
尺寸/重量 |
尺寸 |
128W*154D*130H(不含防震橡胶） |
||
|
重量 |
1.9kg（不包括电池）、2.2kg(包括电池） |
|||
|
显示器 |
5.0英寸触摸屏彩色LCD显示器 |
|||
|
端子 |
DC输出 |
DC12V(用于JR-6) |
||
|
USB输出 |
USB2.0(mini-B型） |
|||
|
存储媒体 |
SD/SDHC存储卡（可支持32GB） |
|||
|
电源 |
AC输入 |
100~240V、50/60Hz(ADC-16) |
||
|
DC输入 |
10~15V |
|||
|
电池模块 |
锂离子10.8V、6,400mAh(BU-16) |
|||
|
工作条件 |
海拔0~6,000m、温度-10~+50℃、湿度0~95%（无结露）、风速15m/s以下 |
|||
|
存放条件 |
温度-40~+80℃、湿度0~95%（无冷凝）、电池-20~+30℃（长期） |
|||
|
电极寿命 |
3,000次弧光放电 ※3 |
|||
|
软件升级 |
网络升级 |
|||
|
数据管理 |
通过专用电脑软件，可存储，编辑，分析数据 |
|||
※1：当所使用光纤与Sumitomo 光纤一致时。※2：熔接和加热循环可能根据电池状态和工作环境而改变。
※3：在实验室条件下得出数据，电极寿命可能根据工作环境受到影响。
TYPE-82C+环境耐性※
|
|
试验详情 |
|
抗震性 |
76CM的5面跌落（除上面方向） |
|
防护试验 |
国际测量标准IK07等级 |
|
防水性 |
满足IPx2国际防水标准（4个呈15°倾斜的表面每个表面暴露在以3mm/min速度滴下的水中持续至少25分钟后正常运转） |
|
防尘性 |
满足IP5x国际防尘标准(在装有粒径25μm以下尘埃的设备内放置8小时候可正常运转） |
※确认由Sumitomo进行的试验中的电池工作。不保证产品无故障或损坏。
TYPE-82C+住友光纤熔接机标准配件
|
部件名 |
部件型号 |
数量 |
|
主机 |
TYPE-82C+ |
1台 |
|
电池模块 |
BU-16 |
1块 |
|
光纤切割刀 |
FC-6S |
1个 |
|
交流适配器 |
ADC-16 |
1个 |
|
电源线 |
PC-AC8 |
1条 |
|
冷却托盘 |
- |
1个 |
|
备用电极 |
ER-10 |
1对 |
|
操作CD手册 |
- |
1张 |
|
快速参考指南 |
- |
1份 |
|
带工作台的携带箱 |
CC-82 |
1个 |
|
USB数据线 |
|
1个 |
